| Márka | Yato |
| A termékért az EU-ban felelős szervezet | TOYA S.A.Bővebben |
| Sorozat | GRD |
| Feszültség - érintkezési módszer | 12-250 V a.c. |
| Feszültség - indukciós módszer | 12-250 V a.c. |
| A mért feszültség frekvenciája | 50-500 Hz |
| Nyílhegy | lakóhely |
| Lapos hegy méret | 2.9 mm |
| Hossz | 145 mm |
| Feszültség | 12-250 V d.c. |
| Áramkör folytonossági vizsgálat | Igen |
| Földelési teszt | Igen |
| Kijelző típusa | LCD |
| LED kijelzők | Igen |
| Tápegység | energiaforrás |
| típus | 3x1.5V; LR41 |
| Alkalmazás | elektromos |
| Szimbólum | YT-28630 |

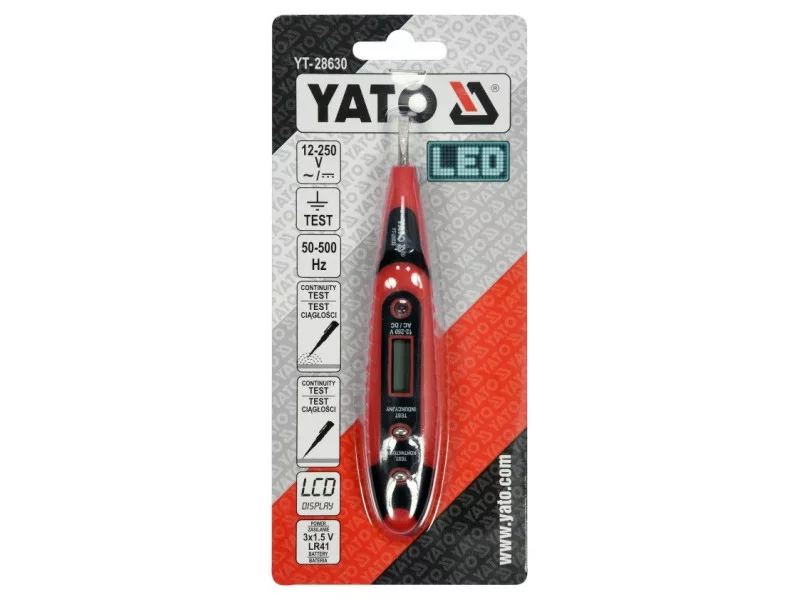

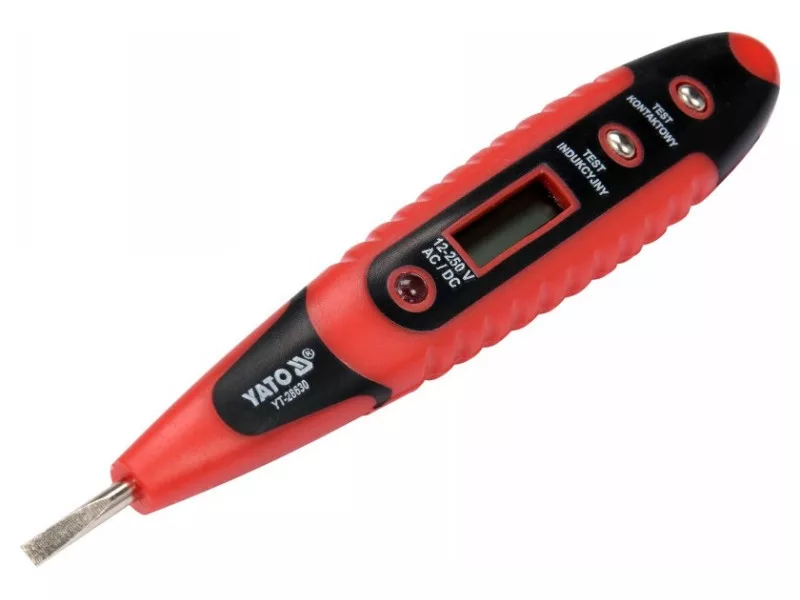

Az YT-28630 elektromos kijelző LCD-kijelzővel lehetővé teszi a váltakozó és egyenáramú elektromos feszültség jelenlétének megállapítását, a váltakozó feszültség indukciós módszerrel történő érzékelését, valamint a vezeték folytonossági vizsgálatát. A feszültség jelenlétét az LCD-kijelzőn megjelenő jelzés és egy LED világítása jelzi.

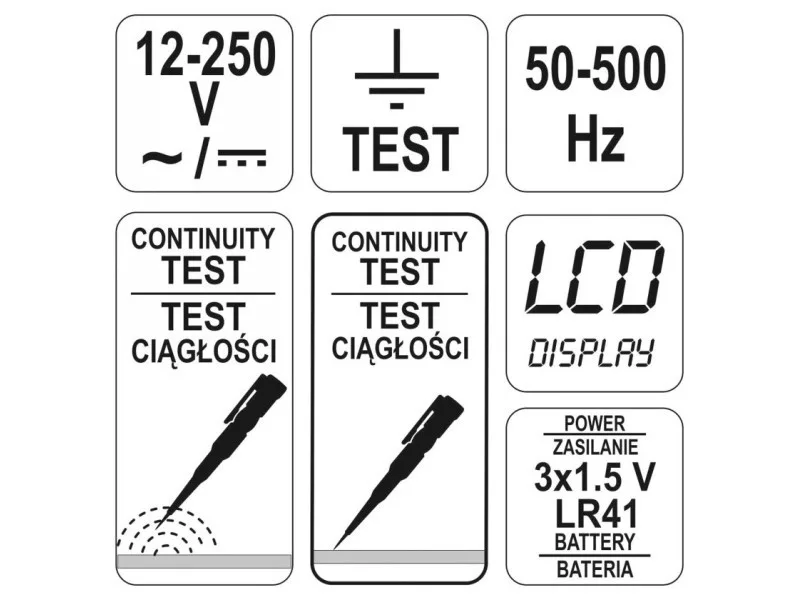

A kijelző funkciói:
- AC és DC feszültség érzékelése érintéses módszerrel: 12 - 250 V
- Váltakozó feszültség érzékelése induktív módszerrel
- kábel folytonossági vizsgálat
Műszaki adatok:
- teljes hossz: 145 mm
- pengeszélesség: 3,0 mm
- háttérvilágítású LCD-képernyő a mérési eredmények megjelenítésével tartományokban legfeljebb: 12, 36, 55, 110 és 220 voltig
- jelzőlámpás kijelző (LED)
- tápegység: 3x1,5 V; LR41
Érintkezési módszer: A készüléket a következő eszközökkel lehet csatlakoztatni: 1.2.1.1:
A hegyet feszültség alatt álló áramkörre kell helyezni. A kijelzőn megjelennek a feszültségértékek, és egy világító dióda jelzi az alkatrészen átfolyó elektromos áramot. A kijelzőn megjelenik a vizsgált áramkör legmagasabb feszültségtartománya és az összes alacsonyabb tartomány, pl. egy 230 V-os háztartási aljzat feszültségének mérésekor a kijelzőn [12, 36, 55, 110, 220] jelenik meg, ami 220 V feletti feszültséget jelez. A kijelző a váltakozó áramú hullámformák megfelelő feszültségtartományait jelzi, miközben lenyomva tartja az "Érintésvizsgálat" mezőt. Egyenáramú hullámformák esetén a helyes tartományok akkor jelennek meg, ha lenyomva tartjuk az "Indukciós teszt" mezőt.
Induktív módszer:
Ez a módszer lehetővé teszi a váltakozó feszültség érzékelését egy szigetelt kábelben. Ehhez tegye az ujját az "Indukciós teszt" mezőre, és vigye a hegyét a szigetelt vezető közelébe. Az LCD kijelzőn megjelenő villám szimbólum jelzi a feszültség jelenlétét. Ez a módszer lehetővé teszi a feszültség alatt álló elektromos kábelben lévő szakadás "érintésmentes" érzékelését is. A szakadás helyén a tesztelő leállítja a feszültség jelenlétének jelzését.
Egy kábel folytonosságának ellenőrzése:
A kábel folytonosságának ellenőrzése úgy történik, hogy a tesztelő pengéjét a kábel egyik végére helyezzük, majd az "Érintéses teszt" mezőt lenyomva tartva megfogjuk a kábel másik végét. A LED világítása jelzi a vizsgált vezeték folytonosságát. Ezzel a módszerrel tilos feszültség alatt álló vezetékek vagy elektromos áramkörben lévő vezetékek folytonosságát ellenőrizni.
Használati figyelmeztetések:
A kéziszerszámok használata veszélyes lehet! Munka közben viseljen egyéni védőfelszerelést. Csak működőképes, sérülésmentes szerszámokat használjon. A szerszám típusát és méretét az elvégzendő munka típusának megfelelően válassza ki. Ne terhelje túl a szerszámokat. Tartsa a szerszámokat gyermekek elől elzárva, és bánjon velük óvatosan.
