| Márka | Yato |
| A termékért az EU-ban felelős szervezet | TOYA S.A.Bővebben |
| Sorozat | GRF |
| Szerszámtartó mérete | 3/4" (19,0 mm) |
| Szerszámtartó típusa | sofőr |

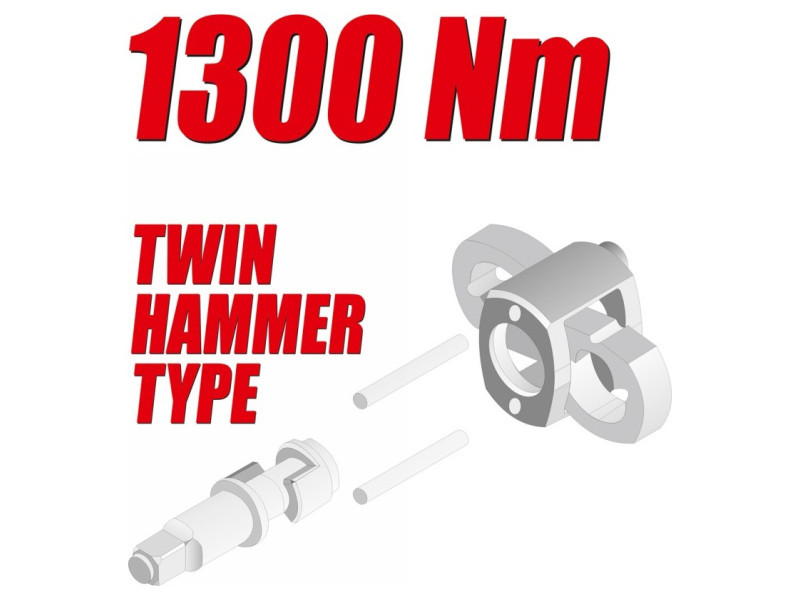

| Az ütközési mechanizmus típusa | IKER KALAPÁCS |
| Max. üzemi nyomás | 0.6-0.8 MPa |
| Ajánlott üzemi nyomás | 0.63 MPa |
| Szükséges légáramlás | 660 l/min |
| Forgalom | 5000 min?1 |
| Max nyomaték | 1300 Nm |
| Gyors csatlakozó mérete | 3/8" (9,5 mm) |
| Levegőcsatlakozás átmérője (PT) | 3/8" (9,5 mm) |
| A levegőellátó tömlő belső átmérője | 3/8" (9,5 mm) |
| Hossz | 230 mm |
| Ház anyaga | fémtípus |
| Forgásirány kapcsoló | Igen |
| Hangnyomás | 92.0 ± 3.0 dB(A) |
| Akusztikus teljesítmény | 103.0 ± 3.0 dB(A) |
| Rezgések | 5.47 ± 1.5 m/s2 |
| Tömeg | 4.7 kg |
| Állítsa be a tartalmat | pneumatikus kulcs, tömlőcsatlakozó |
| Alkalmazás | ipar, gépészeti műhelyek, autószervizek |
| Szimbólum | YT-09564 |

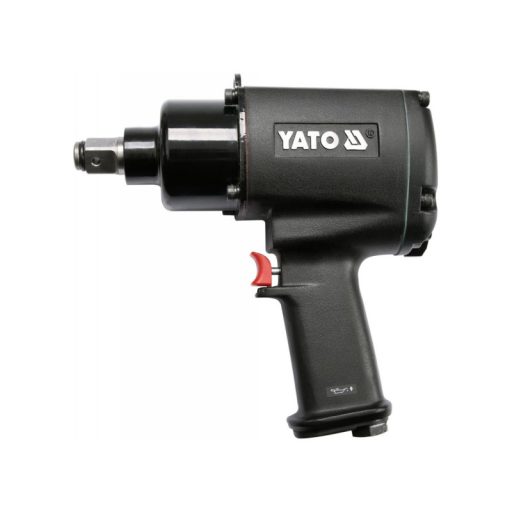

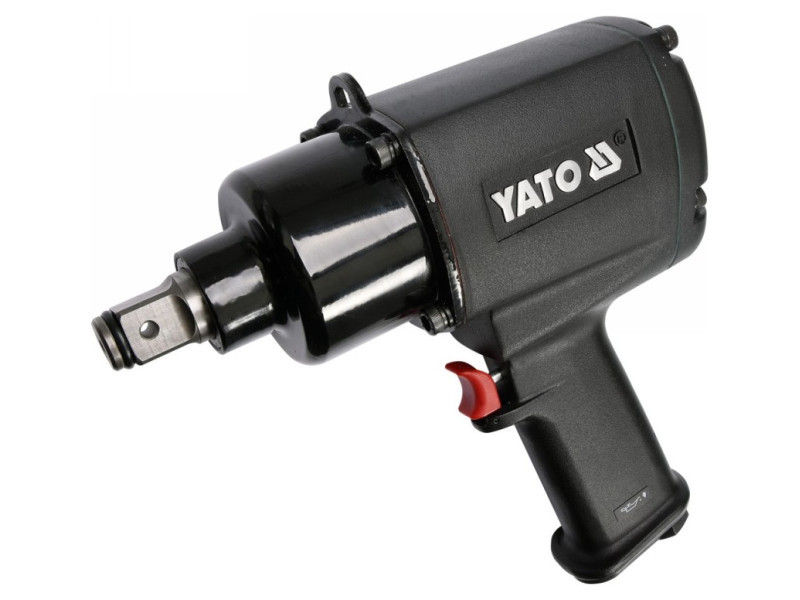

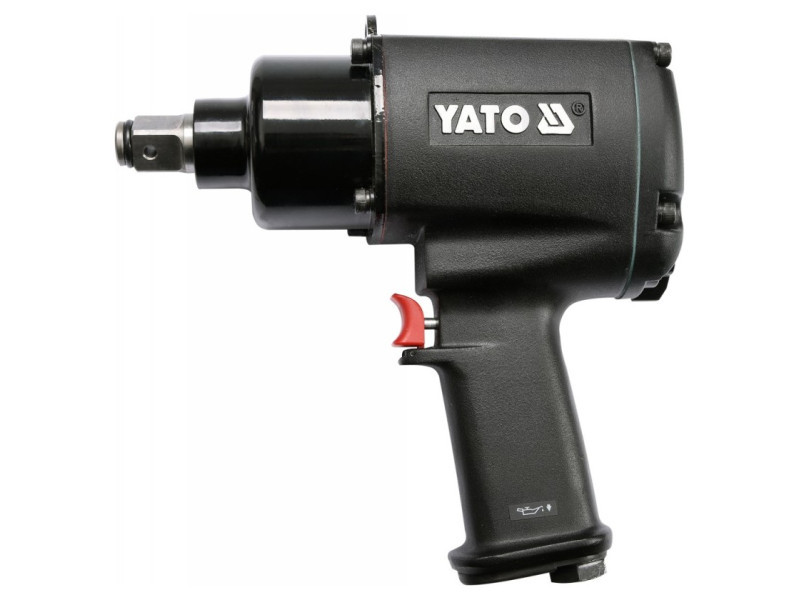

Pneumatikus kulcs 3/4" 1300 Nm
Professzionális pneumatikus kulcs a YATO-tól. 3/4" meghajtó méret. A 6 BAR-on elérhető maximális teljesítmény 1300 Nm.
Használati utasítás:
A szerszám minden egyes használata előtt győződjön meg arról, hogy a pneumatikus rendszer egyetlen része sem sérült meg. Ha sérülést észlel, azonnal cserélje ki az ép rendszerelemeket újakra.
A pneumatikus rendszer minden egyes használata előtt szárítsa meg a szerszám, a kompresszor és a tömlők belsejében lecsapódott nedvességet.
A kiegészítő fogantyút a munka megkezdése előtt négy csavarral rögzíteni kell.
A szerszám csatlakoztatása a pneumatikus rendszerhez:
- a rajz a szerszám pneumatikus rendszerhez való csatlakoztatásának ajánlott módját mutatja. a bemutatott módszer biztosítja a szerszám leghatékonyabb használatát és egyben meghosszabbítja a szerszám élettartamát is
- tegyen néhány csepp SAE 10 viszkozitású olajat a levegőbeömlőbe.
- csavarjon egy megfelelő légtömlőcsatlakozó szerelvényt (II) erősen és biztonságosan a légbeszívó menüre
- csatlakoztasson egy megfelelő adaptert a szerszámtartóhoz; a pneumatikus szerszámokkal való munkavégzéshez csak ütvecsapkodó szerszámokhoz alkalmas tartozékokat használjon.
- állítsa be a helyes forgásirányt (V); a forgásirányt nyíl jelzi; állítsa be a nyomást (nyomatékot).
- csatlakoztassa a szerszámot a pneumatikus rendszerhez egy 1/2" belső átmérőjű tömlővel. győződjön meg arról, hogy a tömlő szilárdsága legalább 1,38 MPa (III)
- néhány másodpercig futtassa a szerszámot, és győződjön meg róla, hogy nem jönnek belőle gyanús hangok vagy rezgések.
Dolgozzon ütvecsavaros csavarkulcsokkal:
A csavart vagy anyát kézzel csavarja be (legalább két fordulatot), mielőtt a csavarkulccsal elkezdené becsavarni. Győződjön meg arról, hogy a ki- vagy becsavarni kívánt alkatrészhez képest a megfelelő méretű dugókulcsot választotta ki. A helytelen méretezés mind a villáskulcs, mind az anya vagy csavar sérüléséhez vezethet. A meghúzandó csavar menetátmérője nem haladhatja meg a 21 mm-t.
Kicsavarás és meghúzás:
- a pneumatikus rendszerben lévő nyomást úgy kell beállítani, hogy az ne haladja meg a szerszám maximális értékét.
- állítsa be a szerszám megfelelő forgásirányát és a megfelelő nyomatékot (V)
- szereljen fel egy megfelelő dugókulcsot a szerszámtartóra (IV).
- csatlakoztassa a kulcsot a pneumatikus rendszerhez
- helyezze a csavarkulcsot a felszerelt dugókulccsal a kicsavarozandó vagy meghúzandó alkatrészre
- fokozatosan húzza meg a szerszám ravaszát
- ha végzett, szerelje szét a pneumatikus rendszert és őrizze meg a szerszámot
A csomag tartalma: A szerszámot a következő eszközökkel kell felszerelni: 1:
A csavarkulcs tartozéka a pneumatikus rendszerhez való csatlakoztatáshoz szükséges szerelvény.
Műszaki adatok:
- egység: nincs
- nyomás [bar]: 6,3
- nyomaték [Nm]: 1300
- fordulat/perc/max: 5000
- csomagolás: színes doboz
- tengelykapcsoló mérete [inch]: 3/8"
- orsóméret [mm]: 3/4"
- kapacitás [l/min]: 660
- méret [inch]: 3/4"
