| Márka | Yato |
| A termékért az EU-ban felelős szervezet | TOYA S.A.Bővebben |
| Sorozat | GRD |
| Feszültség - érintkezési módszer | 70-250 V a.c. |
| Feszültség - indukciós módszer | 70-1000 V a.c. |
| A mért feszültség frekvenciája | 50-500 Hz |
| Nyílhegy | lakóhely |
| Hossz | 140 mm |
| Feszültség | 1.5-9 V d.c. |
| Áramkör folytonossági vizsgálat | 0-100 M? |
| Vezetési teszt | Igen |
| LED kijelzők | Igen |
| Tápegység | energiaforrás |
| típus | 2x1.5V; LR44 |
| Alkalmazás | elektromos |
| Szimbólum | YT-28631 |

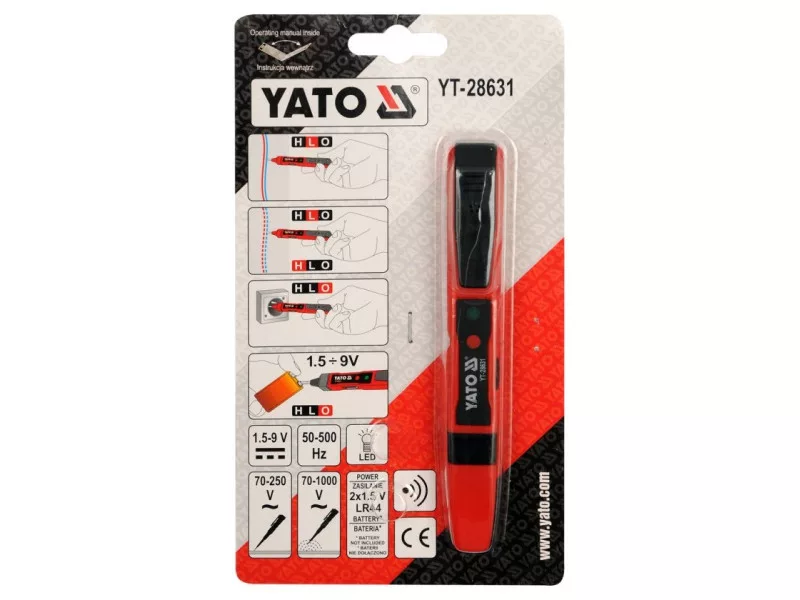

Az YT-28631 feszültségmérő egy univerzális teszter, amely többek között hagyományos teszterként és vezeték nélküli feszültségjelzőként is használható. Lehetővé teszi az elektromos feszültség jelenlétének megállapítását, a váltakozó feszültség kimutatását pl. vakolat alatt, valamint a vezeték folytonossági vizsgálatát és az elemek vagy akkumulátorok állapotának ellenőrzését. A feszültség jelenlétét a teszter házában található LED-ek egyikének világítása jelzi.
A teszter funkciói:
- Váltakozó feszültség érzékelése érintéses módszerrel: 70 - 250 V
- Váltakozó feszültség érzékelése induktív módszerrel: 70 - 1000 V
- akkumulátor ellenőrzése érintkezési módszerrel: 1,5 - 9 V
- kábel folytonossági vizsgálata érintéses módszerrel: 0 - 100 M?
Műszaki adatok:
- teljes hossz: 140 mm
- pengeszélesség: 3,0 mm
- hang- és fényjelzés (LED)
- a teszter érzékenységének beállítása az induktív módszerhez: [H]magas - [L]alacsony
- tápegység: 2x1,5 V; LR44

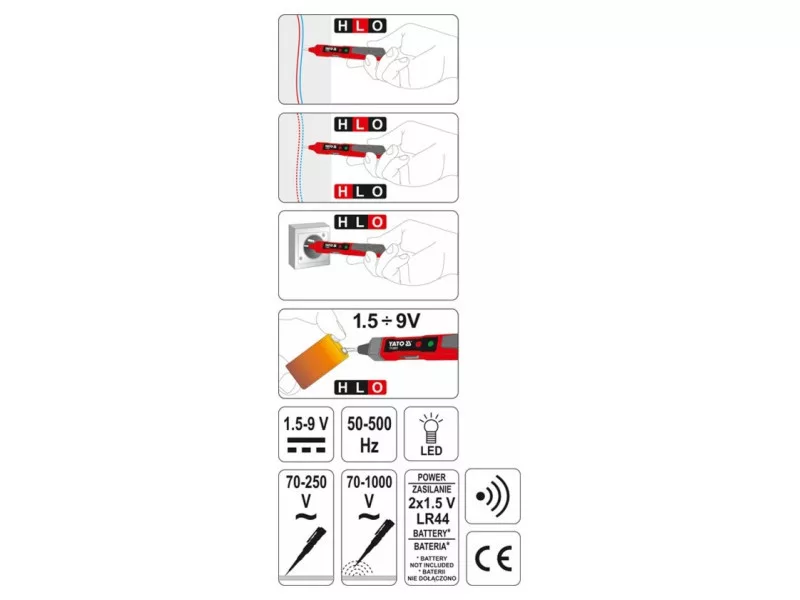

Érintkezési módszer:
Lehetővé teszi a feszültség érzékelését, az akkumulátor ellenőrzését és a folytonossági vizsgálatot. Egy aljzatban lévő fázis meglétének ellenőrzéséhez állítsa a tesztert [O] állásba, majd helyezze a teszter hegyét az aljzat furatába. A piros LED világítása jelzi a fázis jelenlétét. Ezzel a módszerrel nem ajánlott megérinteni a fogantyú oldalán található érintkezőt. Az érintkező megérintése nem jelent áramütésveszélyt, de növeli a teszter érzékenységét, és meghamisíthatja a jelzést.
Az akkumulátor állapotának ellenőrzése:
Állítsa a tesztelőt [O] állásba. Ezután a fogantyú oldalán lévő érintkezőt érintve helyezze a teszter pengéjét a "+" jelzésű akkumulátorpólushoz, a másik kezével pedig érintse meg a "-" jelzésű akkumulátorpólust. Ha a LED világít, ez azt jelzi, hogy az akkumulátorban még van feszültség. A teszter alkalmas a különféle elektromos eszközök táplálására szánt 1,5V és 9V közötti feszültségű akkumulátorok vagy újratölthető elemek állapotának ellenőrzésére. Ez a módszer nem használható magasabb feszültségű elemek vagy akkumulátorok ellenőrzésére. Ne vizsgálja az elektromos áramkörhöz csatlakoztatott elemeket vagy akkumulátorokat.
A vezeték folytonosságának ellenőrzése:
Állítsa a tesztelőt [O] vagy [L] állásba. Ezután a markolat oldalán lévő érintkezőt érintve helyezze a teszter pengéjét a vezeték egyik lecsupaszított végére, majd a másik kezével fogja meg a vezeték másik lecsupaszított végét. Az [O] állásba állítva a vezeték folytonosságát egy piros LED jelzi. Ha [L] állásba van állítva, akkor egy zöld LED világít, és egy hangjelzés hallatszik. Tilos ezzel a módszerrel ellenőrizni a feszültség alatt álló vezetékek vagy az elektromos áramkörben lévő vezetékek folytonosságát.
Induktív módszer:
Lehetővé teszi a váltakozó feszültség érintésmentes érzékelését, akár vakolat alatt is. Például egy szigetelt kábelben lévő feszültség jelenlétének ellenőrzéséhez állítsa a tesztelőt [L] állásba. Ezután a pengét tartva vigye a fémérintkezőt a markolat tetejéről a szigetelt vezeték közelébe. Egy zöld LED világít, és egy hangjelzés jelzi a feszültség jelenlétét a vizsgált vezetékben. A módszer érzékenységét növelheti, ha a gombot az [L] helyzetből [H] helyzetbe kapcsolja. Ez a módszer lehetővé teszi a feszültség alatt álló elektromos vezetékben lévő szakadás "érintésmentes" érzékelését is. A szakadás helyén a tesztelő leállítja a feszültség jelenlétének jelzését. Lehetőség van arra is, hogy a tesztert megfordítsa, és a fővitorla hegyével keresse a feszültséget. A vakolat alatti vezetékek keresésekor azonban ügyelni kell arra, hogy ne karcolja meg a falat.
Használati figyelmeztetések:
A kéziszerszámok használata veszélyes lehet! Munka közben viseljen egyéni védőfelszerelést. Csak működőképes, sérülésmentes szerszámokat használjon. A szerszám típusát és méretét az elvégzendő munka típusának megfelelően válassza ki. Ne terhelje túl a szerszámokat. Tartsa a szerszámokat gyermekek elől elzárva, és bánjon velük óvatosan.
