| Márka | Yato |
| A termékért az EU-ban felelős szervezet | TOYA S.A.Bővebben |
| Sorozat | GRD |
| Feszültség - érintkezési módszer | 70-250 V a.c. |
| Feszültség - indukciós módszer | 70-600 V a.c. |
| A mért feszültség frekvenciája | 50-500 Hz |
| Nyílhegy | lakóhely |
| Lapos hegy méret | 3.5 mm |
| Hossz | 140 mm |
| Feszültség | 1.5-9 V d.c. |
| Áramkör folytonossági vizsgálat | 0-50 M? |
| LED kijelzők | Igen |
| Tápegység | energiaforrás |
| típus | 2x1.5V; LR41 |
| Alkalmazás | elektromos |

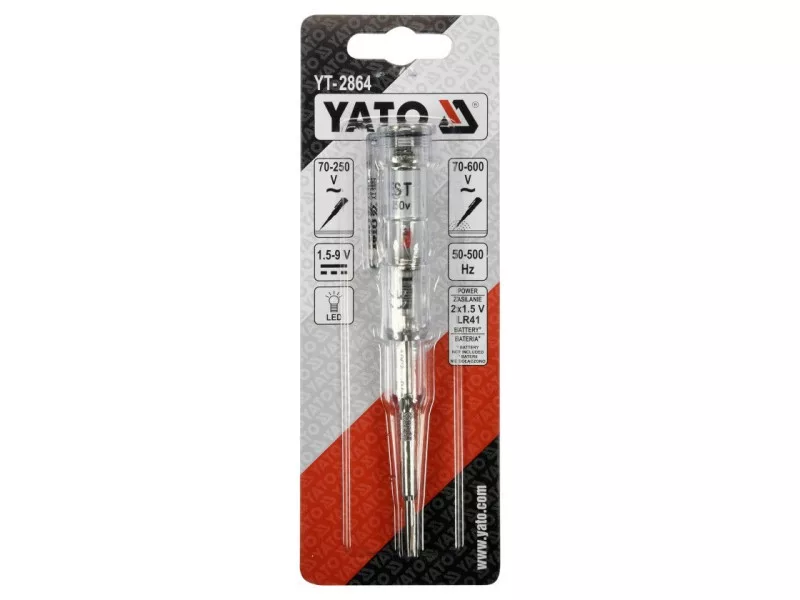

| Szimbólum | YT-2864 |

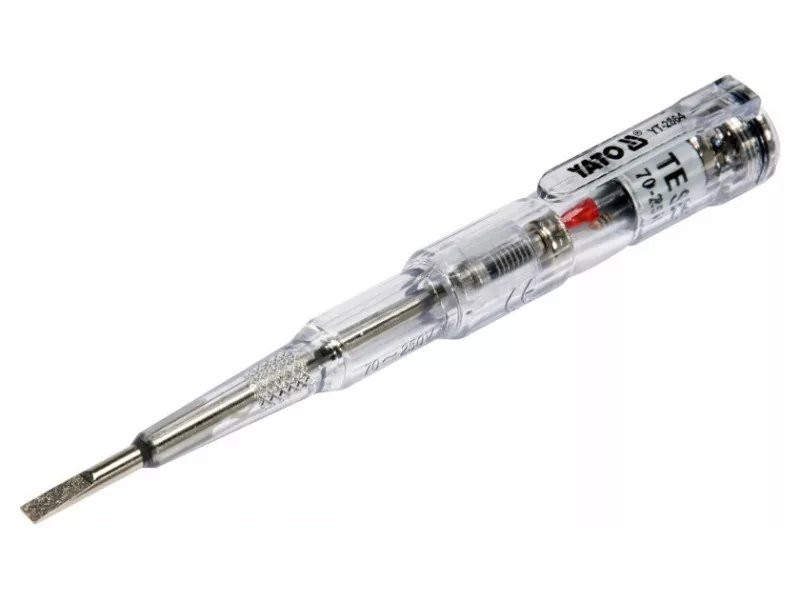

Az YT-2864 feszültségvizsgáló két módszerrel teszi lehetővé a váltakozó feszültség kimutatását, például egy háztartási aljzatban vagy a vezetékek végén, érintéses és indukciós módszerrel. A teszter lehetővé teszi továbbá a kábelek folytonossági vizsgálatát és az elemek vagy akkumulátorok állapotának ellenőrzését. A feszültség jelenlétét a fogantyú belsejében található LED világítása jelzi.

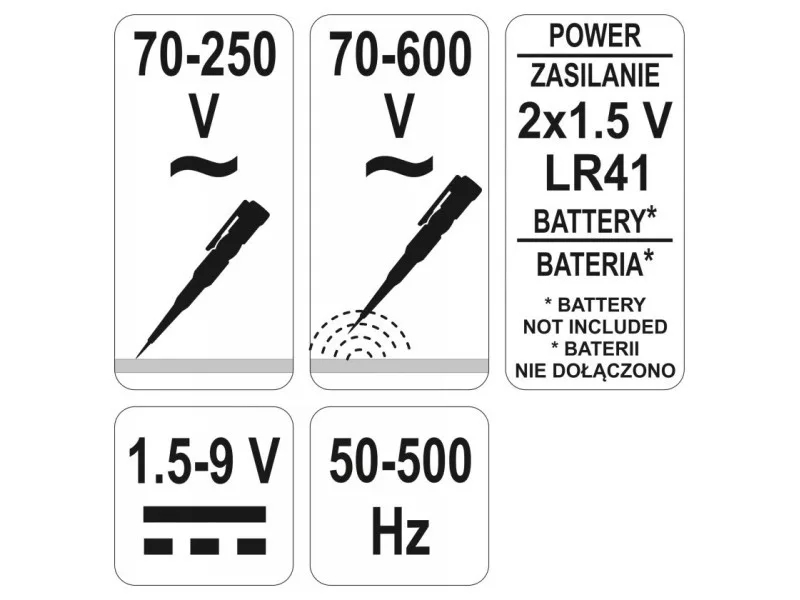

A teszter funkciói:
- Váltakozó feszültség érzékelési tartománya érintéses módszerrel: 70 - 250 V
- Váltakozó feszültség érzékelési tartománya induktív módszerrel: 70 - 600 V
- akkumulátor ellenőrzése érintkezési módszerrel: 1,5 - 9 V
- kábel folytonossági vizsgálata érintéses módszerrel: 0 - 50 M?
Műszaki adatok
- teljes hossz: 140 mm
- pengeszélesség: 3,5 mm
- tápegység: 2x1,5 V; LR41
Érintkezési mód: LR 2,5 mm:
A pengét feszültség alatt álló áramkörre kell helyezni. A LED világítása jelzi az áram áramlását ezen az alkatrészen keresztül. Ezzel a módszerrel nem ajánlott megérinteni a nyél tetején található érintkezőt. Az érintkező megérintése nem jelent áramütésveszélyt, de növeli a teszter érzékenységét, és meghamisíthatja a leolvasást.
Induktív módszer:
Ez a módszer lehetővé teszi a váltakozó feszültség érzékelését egy szigetelt vezetékben. Ehhez a tesztert a penge szigetelt részénél fogva meg kell fogni, és a markolat tetején lévő érintkezőt a szigetelt vezeték közelébe kell vinni. Ha a LED világít, az azt jelzi, hogy a vizsgált vezeték feszültség alatt áll. A módszer érzékenysége növelhető, ha a tesztelőt a penge szigeteletlen részénél fogjuk meg. Ez a módszer lehetővé teszi a feszültség alatt álló elektromos kábel megszakadásának "érintésmentes" észlelését is. A szakadás helyén a tesztelő leállítja a feszültség jelenlétének jelzését.
Az akkumulátor állapotának ellenőrzése:
A teszter lehetővé teszi a különféle elektromos eszközök táplálására tervezett 1,5 V és 9 V közötti feszültségű akkumulátorok vagy újratölthető elemek állapotának ellenőrzését. Helyezze a teszter pengéjét a "+" jelzésű akkumulátor pólushoz, érintse meg a nyél tetején lévő érintkezőt, majd érintse meg a "-" jelzésű akkumulátor pólust. Amikor a LED világít, ez azt jelzi, hogy az akkumulátor vagy az akkumulátor feltöltődött. Ne használja ezt a módszert nagyobb feszültségű elemek vagy akkumulátorok tesztelésére. Ne tesztelje az elektromos áramkörhöz csatlakoztatott elemeket vagy akkumulátorokat.
A kábel folytonosságának ellenőrzése:
A vezeték folytonosságát úgy kell ellenőrizni, hogy a pengét a vezeték egyik végére helyezzük, majd a fogantyú tetején lévő érintkezőt tartva megfogjuk a vezeték másik végét. A LED világítása jelzi a vizsgált vezeték folytonosságát. Ezzel a módszerrel tilos feszültség alatt álló vezetékek vagy elektromos áramkörben lévő vezetékek folytonosságát ellenőrizni.
