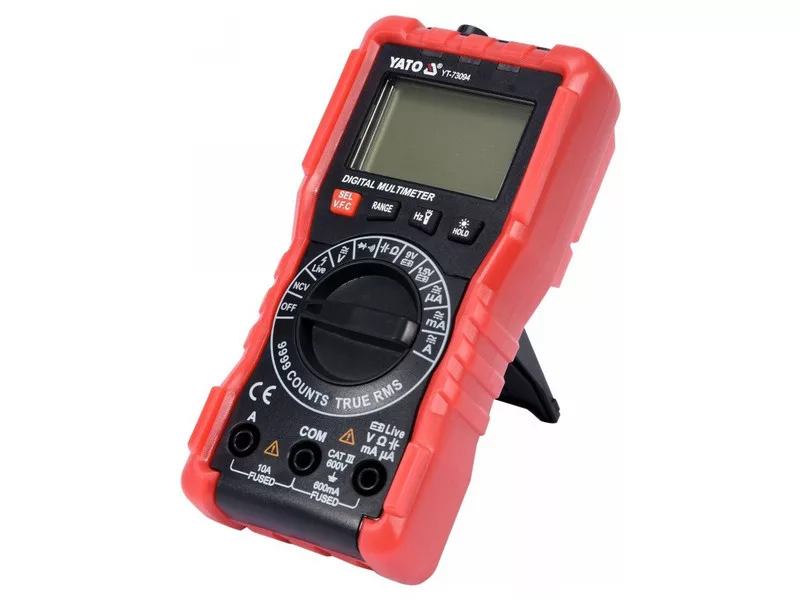

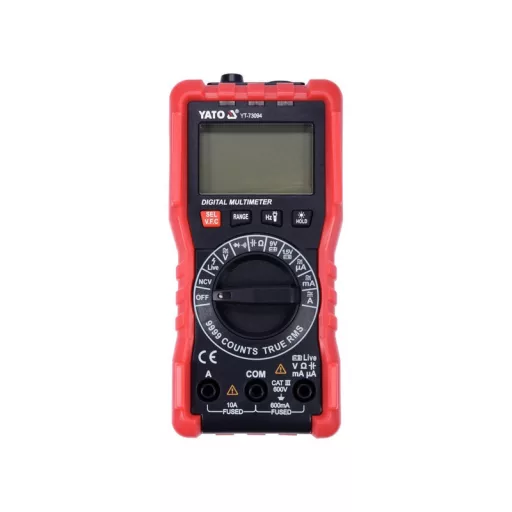

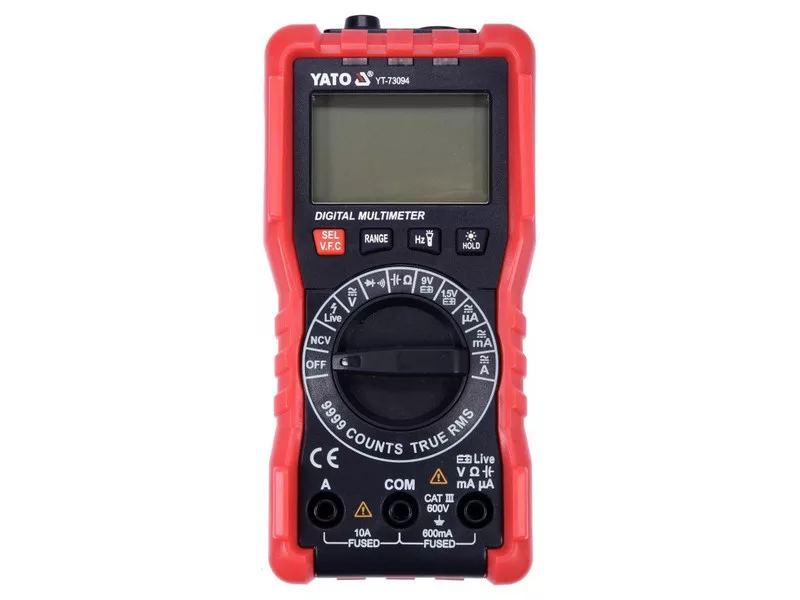

YATO Digitális multiméter

Az YT-73094 univerzális mérőműszer TRUE RMS funkcióval és az egyes mérések automatikus tartományával lehetővé teszi az alapvető és haladó elektromos mérések elvégzését. További hasznos opció az érintésmentes váltakozó feszültség érzékelésének, valamint a szigetelésen keresztül történő fázisvezeték-érzékelésnek a lehetősége. Az 1,5 V-os és 9 V-os akkumulátorteszttel ellenőrizhetjük az akkumulátor feszültségét terhelés alatt, ez segít felmérni az akkumulátor állapotát és kizárni vagy megerősíteni a csere szükségességét.

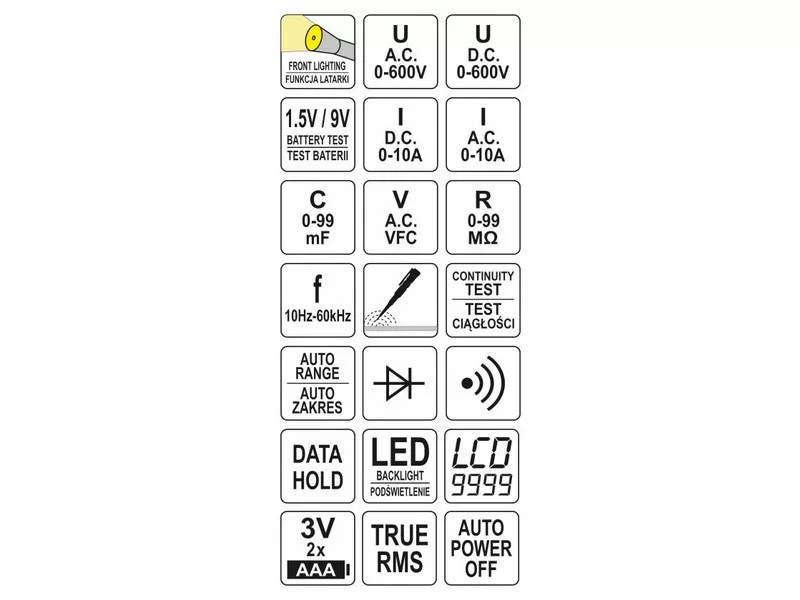

Alapvető mérések:

• Váltakozó áramú feszültség mérése: A.C. 0-600 V, TRUE RMS + V.F.C.
• Egyenfeszültségmérés: EGYENÁRAM 0-600 V
• váltakozó áram mérése: 0-10 A, VALÓS EFFEKTÍV + V.F.C.
• Egyenáram mérése: 0-10 A
• ellenállásmérés: 0-9,999 M?
• diódateszt:_IF 1 mA,_UR 3,3 V
• áramkör folytonossági teszt: 0-30 ?

További mérések:

• mF: 0-99,99 mF
• frekvenciamérés: 0-60 khz
• érintésmentes váltakozó feszültség érzékelés: NCV
• 1,5 V-os akkumulátorteszt kb. 30 ? terhelési ellenállással
• 9 V-os akkumulátorteszt kb. 300 ? terhelési ellenállással.

Mérési pontosságok:

Példa a pontosság meghatározására a váltakozó áramú feszültségmérésnél. Számítás a mérési eredményhez: 235 V

• Az YT-73094 mérőműszer mérési pontossága ebben a tartományban : ±(1,2% + 3), felbontás 0,1 V.
• a mérési hiba képletének kiszámítása: (mérési eredmény x 1,2%) + 3 x felbontás
• számítás: (235 x 1,2%) + 3 x 0,1 = 2,82 + 0,3 = 3,12 V

Tényleges eredmény a mérési hibával együtt a 235 V jelzésére = 235 ± 3,12 V

• Tényleges eredmény a mérési hibával együtt egyenfeszültségjelzés esetén: 12 V = 12 ± 0,114 V
• mérési hibát is tartalmazó eredmény a váltakozó áramú mérés jelzéséhez: 8 A = 8 ± 0,15 A

A mérés felbontását és pontosságát tartalmazó táblázat a kezelési útmutatóban található.

Beépített funkciók:

• TRUE RMS - az ezzel a funkcióval rendelkező mérőműszer a váltakozó feszültség/feszültség valódi effektív értékét jeleníti meg. Az átlagoló mérőkkel ellentétben a valódi effektív értékkel rendelkező készülékek nemcsak szinuszos hullámformák, hanem pl. magasabb felharmonikusokkal, illetve négyzet- vagy háromszöghullámformákkal torzított szinuszos hullámformák esetén is a helyes értéket mutatják. Ahol kapcsolóüzemű tápegységek, motoros inverteres meghajtások, HVAC-berendezések stb. jelennek meg egy áramkörben, ott elengedhetetlen funkció.
• NCV - érintésmentes váltakozó feszültség érzékelés induktív módszerrel. A mérőműszer érzékeli a feszültség jelenlétét egy szigetelt vezetékben, és a fázisvezetéket is képes jelezni.
• V.F.C. - aluláteresztő szűrő. A funkciónak megvan a maga haszna, például olyan elektromos motorvezérlő kimeneti feszültségének mérésekor, amely a frekvencia és a feszültség változását használja a motor fordulatszámának szabályozására (VFD-vezérlők). A funkció aktiválásakor a mérőeszköz kiszűri a magas frekvenciájú zavarokat, például egy PWM jelből, és csak az alacsony frekvenciát hagyja meg. Ily módon a szűrő lehetővé teszi a motorba áramló feszültség/áram effektív értékének pontos mérését.
• 1,5 és 9 V-os akkumulátorteszt - a mérő a teszt során kis mennyiségű áramot vesz fel az akkumulátorról, ami 100%-ban megadja a szükséges információt annak megítéléséhez, hogy az adott áramforrás képes lesz-e táplálni a készülékünket. A teljes körű tájékoztatás érdekében érdemes először megmérni az egyenfeszültséget, majd az eredményt összehasonlítani az akkumulátortesztből származó értékkel. A túl nagy csökkenés vagy az alacsony feszültség egyértelmű jelzés arra, hogy az áramforrást ki kell cserélni.
• AUTO - a mérési tartomány automatikus beállítása. Ismeretlen értékek mérése esetén egy olyan mérőműszerrel, amelynek a mérési tartománya a gomb segítségével manuálisan állítható, a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után kell elvégezni - ellenkező esetben fennáll a műszer károsodásának veszélye. Ezzel szemben az AUTO funkcióval rendelkező multiméter esetében elegendő egyetlen mérést végezni, és a mérő automatikusan megtalálja az optimális tartományt. A mérőműszer alapértelmezés szerint AUTO üzemmódban indul
• RANGE - a mérési tartomány manuális módosítása. Hasznos funkció, ha sok azonos, ismert értékű alkatrészt, pl. egy sor ellenállást ellenőriz. A tartomány kézi beállítása jelentősen lerövidíti az ilyen mérések idejét.
• SEL - a mérési mód váltása, pl. AC-ről DC feszültségmérésre.
• DATA HOLD - az aktuálisan mért érték megtartása a kijelzőn.

További információk

• LCD kijelző, maximálisan megjelenített eredmény: 9999
• a képernyő háttérvilágítása és a zseblámpa funkció
• hangjelzés a folytonossági vizsgálat során 30 ? alatti ellenállás esetén
• automatikus átkapcsolás a diódavizsgálatról a folytonossági vizsgálatra 50 ? alatti ellenállás esetén (a mérőműszert nem lehet csak diódavizsgálatra beállítani).

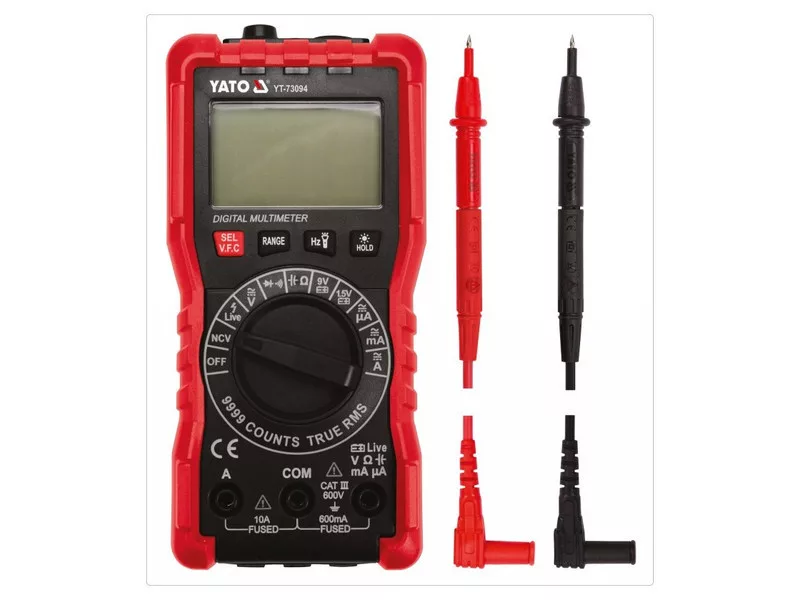

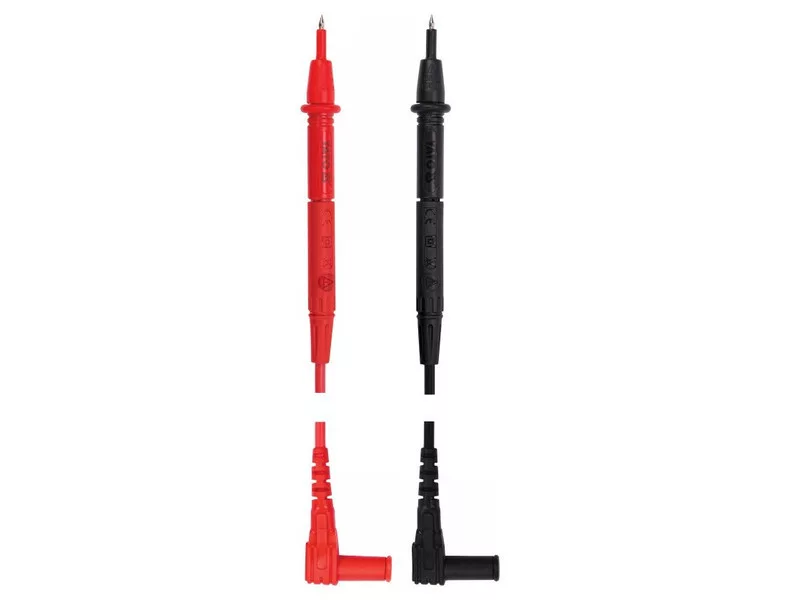

• mellékelt mérőszondák
• túlterhelés elleni védelemmel ellátott konstrukció
• ABS ház + úgynevezett tok, azaz a mérőműszert a mechanikai sérülések ellen védő gumiborítás
• a mérő automatikus kikapcsolása
• alacsony töltöttségi szint jelzése
• tápellátás: két 1,5 V-os (AAA) elem
