YATO Digitális multiméter
| Márka | Yato |
| A termékért az EU-ban felelős szervezet | TOYA S.A.Bővebben |
| Sorozat | GRF |
| AC feszültség mérés | 0-600 V a.c. |
| DC feszültség mérés | 0-600 V d.c. |
| Egyenáram | 0-10 A |
| Ellenállás mérés | 0-2 M? |
| Pomiar hFe tranzystora | PNP, NPN |
| Áramkör folytonossági vizsgálat | 0-100 ? |
| Vezetési teszt | Igen |
| Dióda teszt | Igen |
| Akkumulátor teszt | 1.5, 9 V d.c. |
| Adattartás | Igen |
| Méretek | 155x75x30 mm |
| Anyag | ABS |
| Kijelző típusa | LCD |
| LED háttérvilágítás | Igen |
| Mintavételi gyakoriság | 2-3 alkalommal másodpercenként |
| Hangjelzés | Igen |
| Biztosíték | 600V / 0.5A |
| Alacsony akkumulátor jelző | Igen |
| Tápegység | energiaforrás |
| típus | 2x1.5V; AAA |
| Működési hőmérséklet tartomány | 0~40 °C |
| Tárolási hőmérséklet | -10 ~ +50 °C |
| Tömeg | 0.13 kg |
| Alkalmazás | elektromos |
| Szimbólum | YT-73081 |

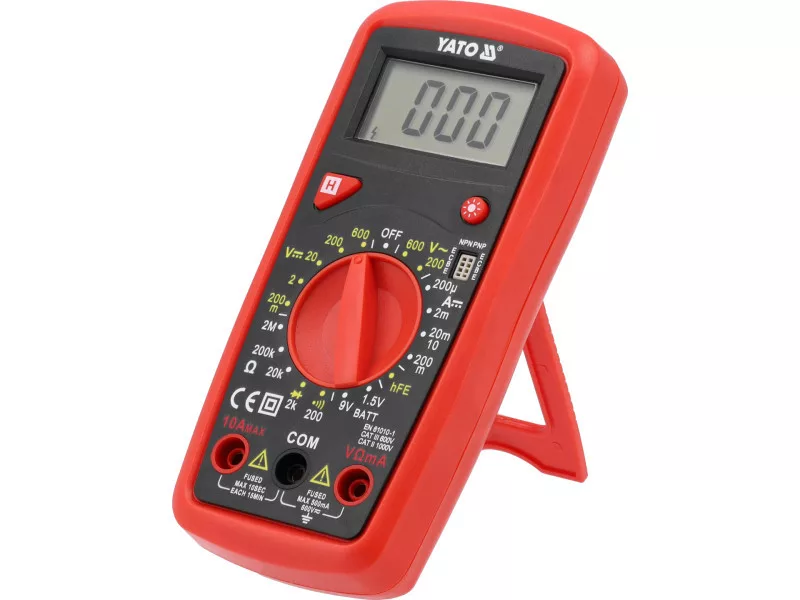

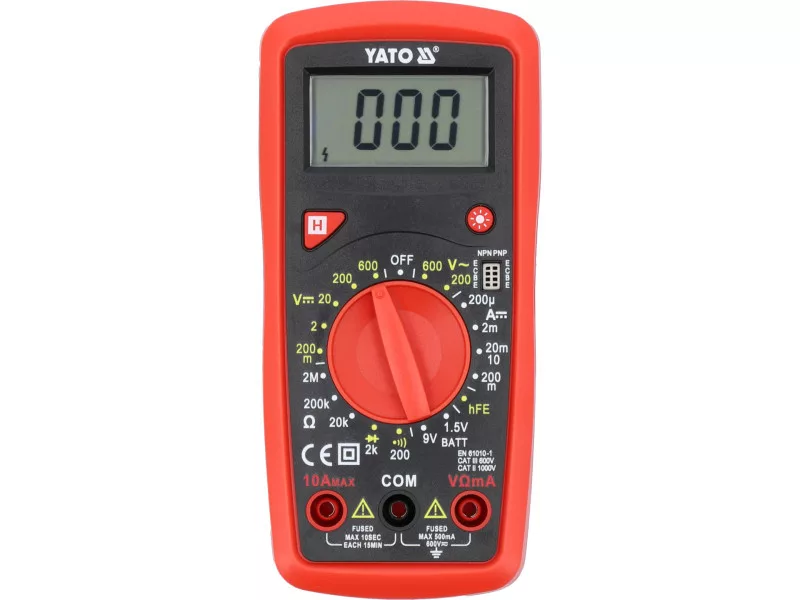

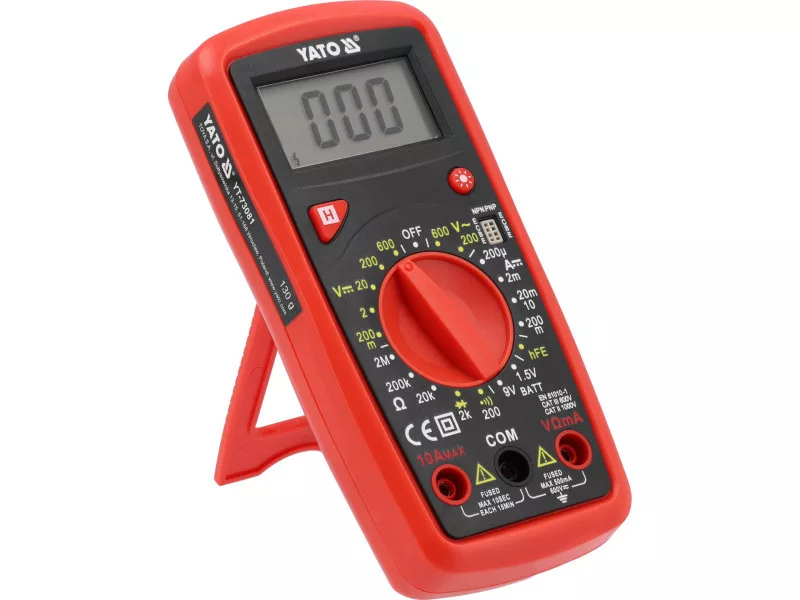

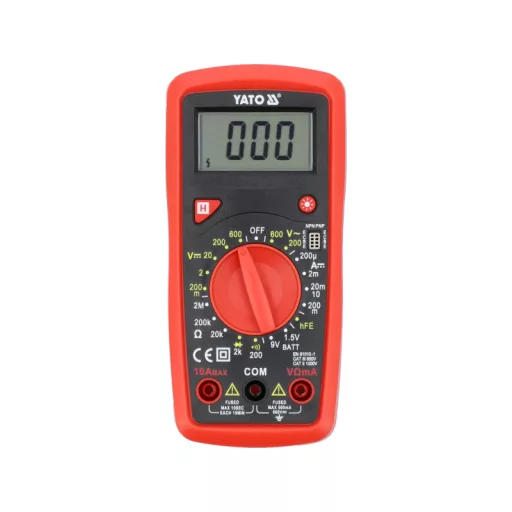

Az YT-73081 univerzális mérőműszer az egyes mérések kézi tartományával lehetővé teszi az alapvető és haladó elektromos mérések elvégzését. További hasznos lehetőség az 1,5V-os és 9V-os akkumulátor teszt, amellyel ellenőrizhetjük az akkumulátor feszültségét terhelés alatt, ez segít felmérni az állapotát, és kizárni vagy megerősíteni a csere szükségességét.
Alapvető mérések:
- Váltakozó áramú feszültség mérése: V: VÁLTAKOZÓ ÁRAM 0-600 V
- Egyenáramú feszültségmérés: EGYENÁRAM 0-600 V
- Egyenáram mérése: 0-10 A
- ellenállásmérés: 0-2 M?
- diódateszt:IF 1 mA,UR 2,4 V
- áramkör folytonossági teszt: 0-100 ?
További mérések:
- hFe tranzisztor teszt: 0-1000, beépített mérőaljzat
- 1,5 V-os elemteszt kb. 3 k? terhelési ellenállással
- 9 V-os akkumulátorteszt kb. 900 ? terhelési ellenállással
Mérési pontosság
Példa a pontosság meghatározására váltakozó feszültségű mérés esetén. Számítás a mérési eredményhez: 235 V
- Az YT-73081 mérőműszer mérési pontossága ebben a tartományban a következő: ±(2% + 10), felbontás 1 V
- a mérési hiba képletének kiszámítása: (mérési eredmény x 2%) + 10 x felbontás
- számítás: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V
Eredmény a mérési hibával együtt a 235 V jelzéshez = 235 ± 14,7 V*.
- A mérési hibát is tartalmazó eredmény az egyenfeszültség-mérés jelzésére: 12 V = 12 ± 0,146 V
Az adott méréshez tartozó felbontást és pontosságot tartalmazó táblázatot lásd a kezelési útmutatóban.
*Az YT-73081 mérőműszer nem rendelkezik valódi effektív érték mérési funkcióval, ezért a fenti eredmény csak a váltakozó feszültség valódi effektív értéke helyes szinuszos hullámforma esetén.
Beépített funkciók:
- 1,5 és 9 voltos akkumulátorteszt - a mérő a teszt során kis mennyiségű áramot vesz fel az akkumulátorról, így 100%-ban megkapjuk a szükséges információt annak megítéléséhez, hogy az áramforrás képes lesz-e táplálni a készülékünket. A teljes körű tájékoztatás érdekében érdemes először az egyenfeszültséget mérni, majd az eredményt összehasonlítani az akkumulátortesztből származó értékkel. A túl nagy csökkenés vagy az alacsony feszültség egyértelmű jele annak, hogy a tápegységet ki kell cserélni
- DATA HOLD [H] - megtartja az aktuálisan mért értéket a kijelzőn.
További információk:
- LCD kijelző, maximálisan megjelenített eredmény: 1999
- a kijelző háttérvilágítása
- hangjelzés a folytonossági vizsgálatban 30 ? alatti ellenállásoknál

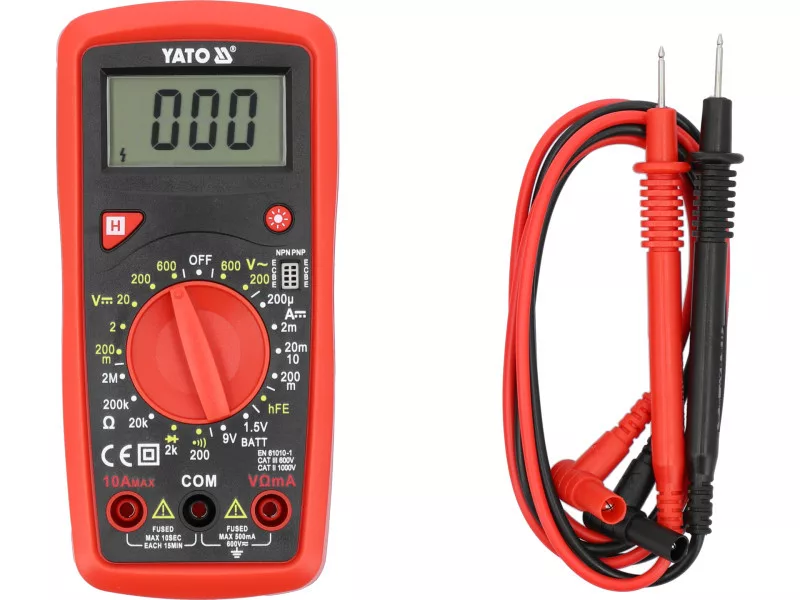

- mérőszondák mellékelve
- túlterhelés elleni védelemmel ellátott konstrukció kis áramerősségű mérésekhez, biztosíték nélkül 10 A-ig terjedő áramerősségű mérésekhez
- ABS ház + ún. holster, azaz a mérőműszert a mechanikai sérülések ellen védő gumiborítás
- alacsony töltöttségi szint jelzése
- tápellátás: két 1,5 V-os (AAA) elemmel
Vigyázat!
Ismeretlen értékek mérése esetén a mérőműszerrel, amelynek tartományváltása kézzel, a gomb segítségével történik, a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után kell elvégezni - ellenkező esetben fennáll a készülék károsodásának veszélye.
