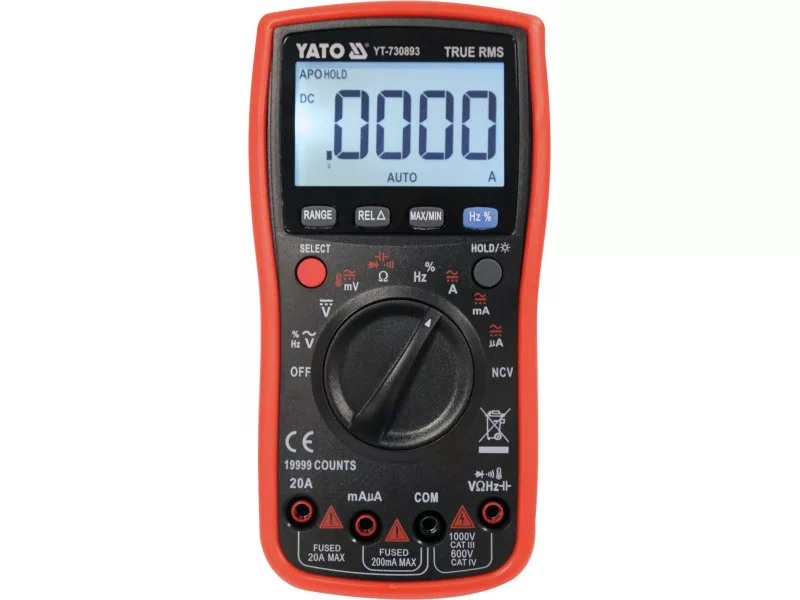

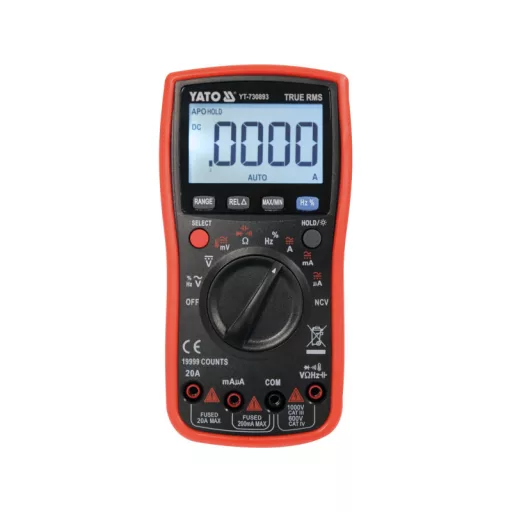

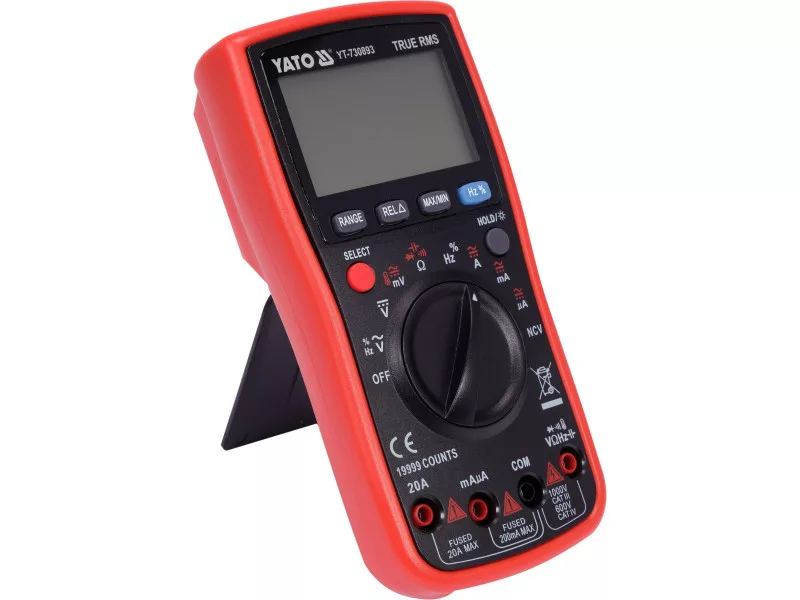

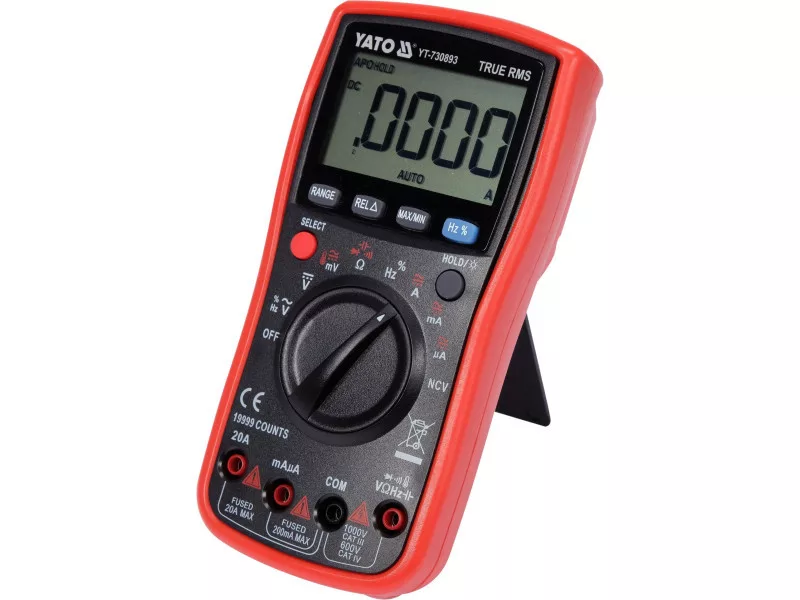

YATO Digitális multiméter TRUE RMS

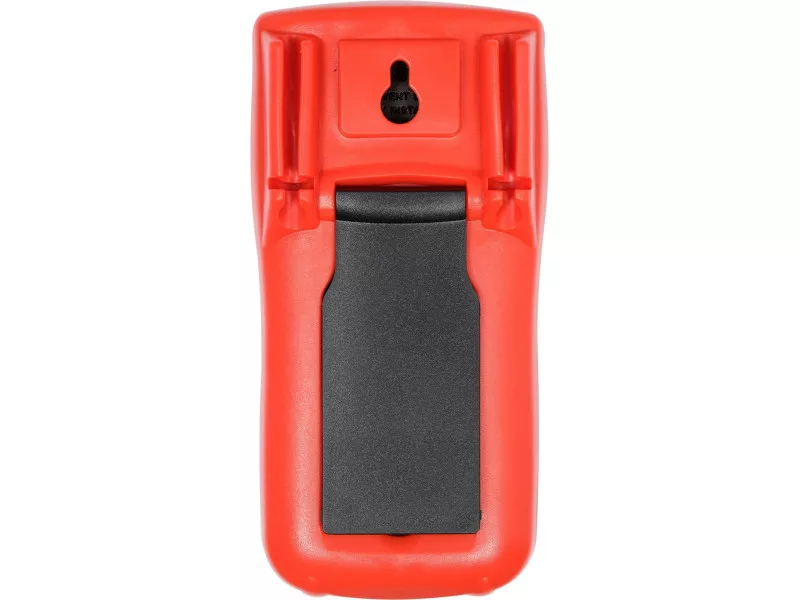

Univerzális mérőműszer TRUE RMS funkcióval és automatikus mérési tartományokkal. Lehetővé teszi az elektromos mennyiségek alap- és haladó mérését egyaránt. A nagy multifunkciós LCD kijelző, a méréseket megkönnyítő funkciók sora, a gyors működés és az ipari pontosság az elektronikai mérnökök, a villanyszerelők és az otthoni barkácsolás szerelmesei egyaránt értékelni fogják. A készülékház a mérőszondák számára külön helyekkel ellátott piros gumihuzattal van ellátva, amelynek köszönhetően a mérőműszer nem csúszik ki könnyen a kézből, és minimálisra csökkenti a leeséskor bekövetkező sérülés kockázatát. A mérőszondák vezetékei szilikon szigeteléssel rendelkeznek, amely rugalmas és ellenáll a magas hőmérsékletnek.

Alapvető mérések:

• Váltakozó áramú feszültség mérése: VÁLTAKOZÓ FESZÜLTSÉG: 0-750V, VALÓS EFFEKTÍV ÉRTÉK.
• Egyenfeszültségmérés: EGYENÁRAM 0-1000V
• váltakozó áram mérése: 0-19,999A, VALÓS EFFEKTÍV ÉRTÉKEK
• Egyenáram mérése: 0-19,999A
• ellenállásmérés: 0-9,999M?
• diódateszt:_IF 1,8mA,_UR 3,2V
• áramkör folytonossági teszt: 0-50?

További mérések

• kondenzátor mérése: 0-9,999mF
• frekvenciamérés: 0-9,999Mhz
• kitöltési tényező mérése: 1-99%
• hőmérsékletmérés: -20 és 1000°C között
• érintésmentes váltakozó feszültség érzékelés: NCV

MÉRÉSI PONTOSSÁG

Példa a pontosság meghatározására a váltakozó áramú feszültség mérésére. Számítás a mérési eredményhez: 235V

• Az YT-730893 mérő mérési pontossága ebben a tartományban : ±(0,3% + 3), felbontás 0,1V.
• a mérési hiba képletének kiszámítása: (mérési eredmény x 0,3%) + 3 x felbontás
• számítás: (235 x 0,3%) + 3 x 0,1 = 0,705 + 0,3 = 1,005V

Tényleges eredmény a mérési hibával együtt a 235V jelzéshez = 235 ± 1,005V

• Tényleges eredmény a mérési hibával együtt az egyenfeszültség kijelzésénél: 12V = 12 ± 0,009V
• Mérési hibával együtt számított eredmény a váltakozó áramú mérés jelzésére: 8A = 8 ± 0,067A

Az adott méréshez tartozó felbontást és pontosságot tartalmazó táblázat a kezelési útmutatóban található.

BEÉPÍTETT FUNKCIÓK

• TRUE RMS - az ezzel a funkcióval rendelkező mérőműszer a váltakozó feszültség/feszültség valódi effektív értékét jeleníti meg. Az átlagoló mérőkkel ellentétben a true rms funkcióval rendelkező készülékek nemcsak szinuszos hullámformák esetén mutatják a helyes értéket, hanem pl. magasabb felharmonikusokkal, illetve négyzet vagy háromszög hullámformákkal torzított szinuszos hullámformák esetén is. Ahol kapcsolóüzemű tápegységek, motoros inverteres meghajtások, HVAC-berendezések stb. jelennek meg egy áramkörben, ott elengedhetetlen funkció.
• NCV - érintésmentes váltakozó feszültség érzékelés induktív módszerrel. A mérő a készülék elején található NCV-érzékelő segítségével érzékeli a feszültség jelenlétét a szigetelt kábelben.
• AUTO - a mérési tartomány automatikus beállítása. Ha ismeretlen értékeket mér egy olyan mérőműszerrel, amelynek tartománya a gomb segítségével manuálisan állítható, a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után kell elvégezni - különben a készülék károsodását kockáztatja. Ezzel szemben az AUTO funkcióval rendelkező multiméter esetében elegendő egyetlen mérést végezni, és a mérő automatikusan megtalálja az optimális tartományt. A mérőműszer alapértelmezés szerint AUTO üzemmódban indul
• RANGE - a mérési tartomány manuális módosítása. Hasznos funkció, ha sok azonos, ismert értékű alkatrészt, pl. egy sor ellenállást ellenőriz. A tartomány kézi beállítása jelentősen lerövidíti az ilyen mérések idejét.
• REL - a funkció használata a mérés során a kijelzőt nullára állítja, és a kijelző előtt megjelenő értéket veszi referenciaszintnek. A következő mérés a mért érték és a megtartott referenciaérték közötti különbséget mutatja.
• MAX/MIN - az aktuális mérés maximális vagy minimális értékének megtartása a kijelzőn.
• HZ % - ha a gomb frekvenciamérésre van állítva, a gomb a beállítást kitöltési tényező/ciklus mérésre változtatja.
• SELECT - megváltoztatja a mérési módot, pl. AC-ről DC-feszültség mérésre
• DATA HOLD - az aktuálisan mért érték megtartása a kijelzőn

TOVÁBBI INFORMÁCIÓK

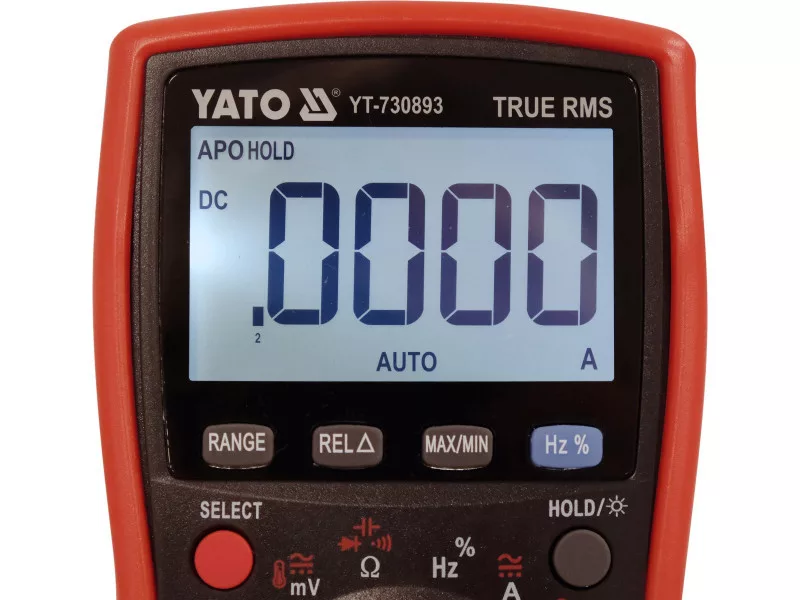

• LCD kijelző, maximálisan megjelenített eredmény: 19999
• a képernyő háttérvilágítása
• hangjelzés az áramkör folytonosságának vizsgálatakor 50? alatti ellenállás esetén
• lehetőség a dióda és a folytonossági tesztek külön-külön történő bekapcsolására

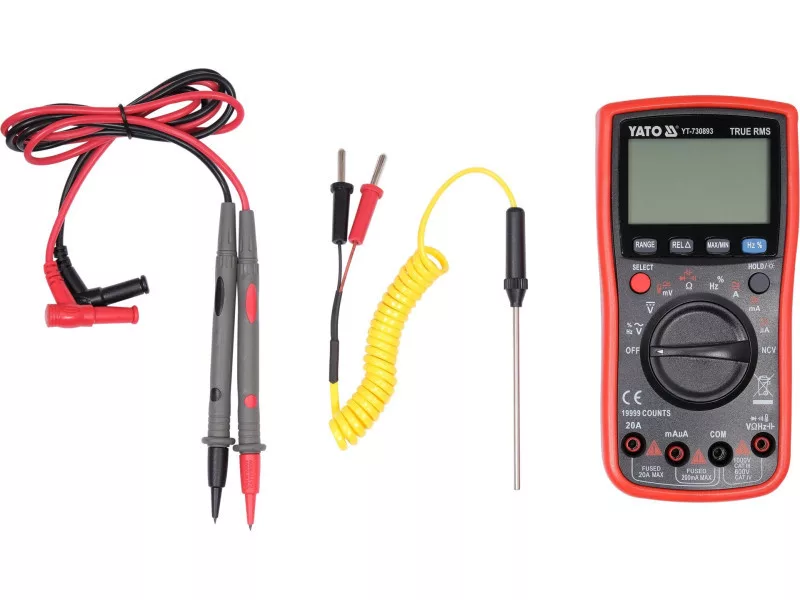

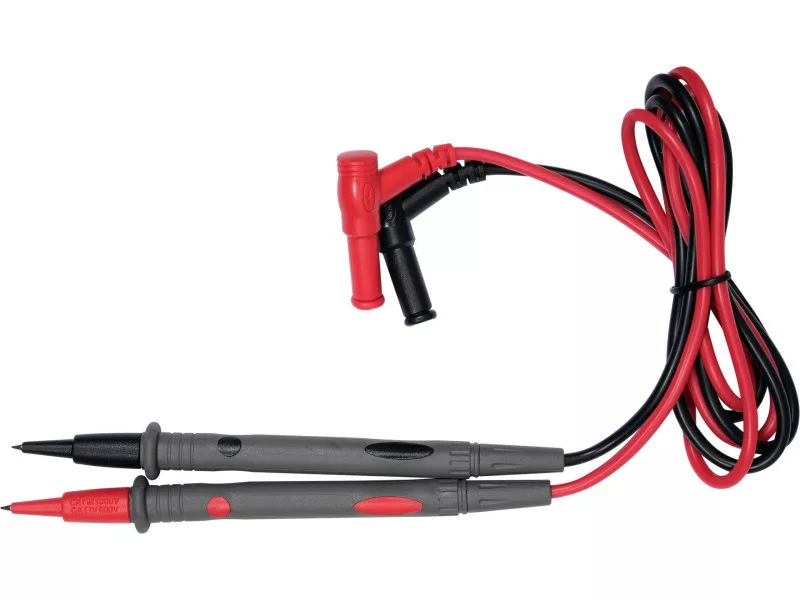

• 14,5 cm hosszúságú szondák
• kábelhossz a szondákkal együtt: 97 cm
• kábelátmérő a szigeteléssel együtt: 3,5 mm

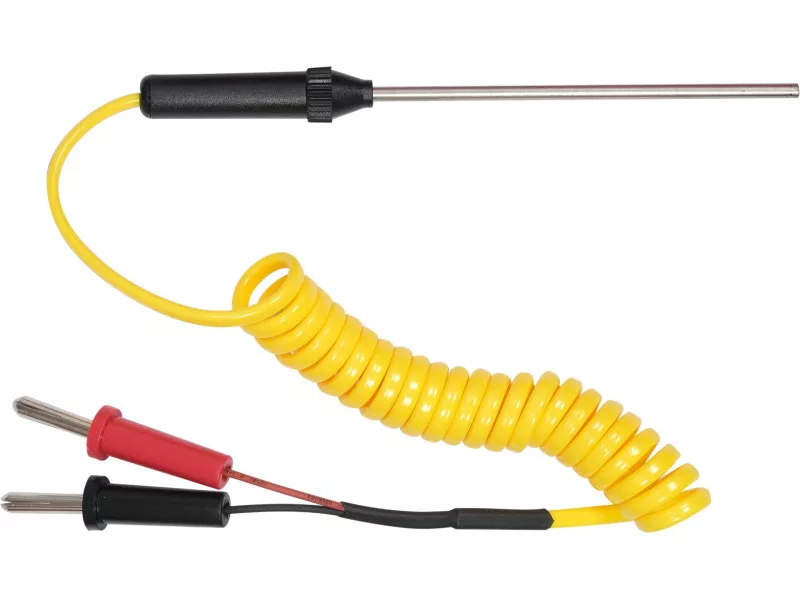

• merülő szonda hőmérsékletméréshez
• túlterhelés elleni védelemmel ellátott konstrukció
• ABS műanyagból készült ház
• a mérőműszer automatikus kikapcsolása 15 perc inaktivitás után
• az automatikus kikapcsolási mód kikapcsolásának lehetősége
• alacsony töltöttségi szint jelzése
• tápellátás: két 1,5 V-os (AA) elem
