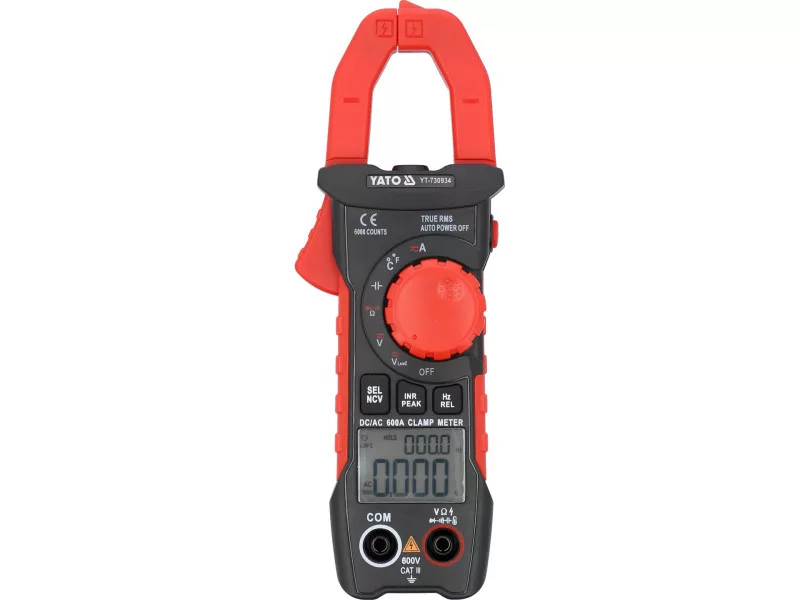

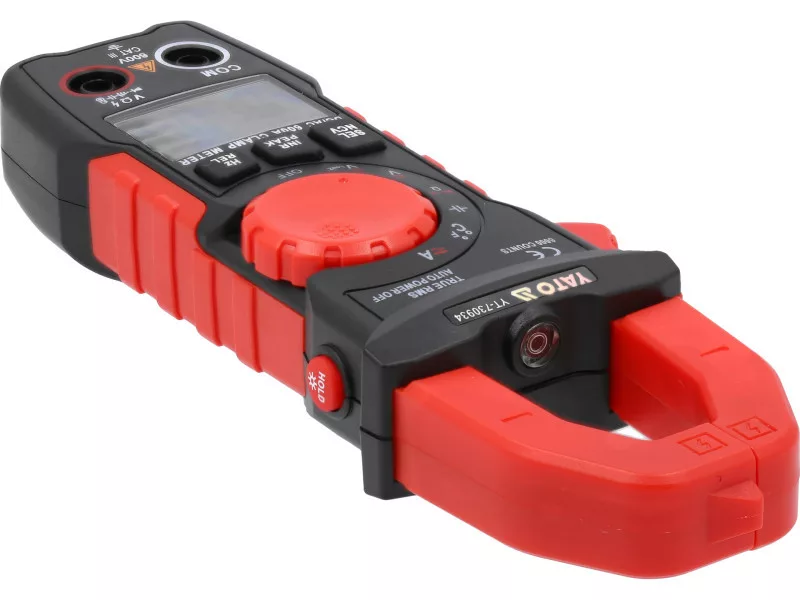

YATO Digitális lakatfogó 600 A

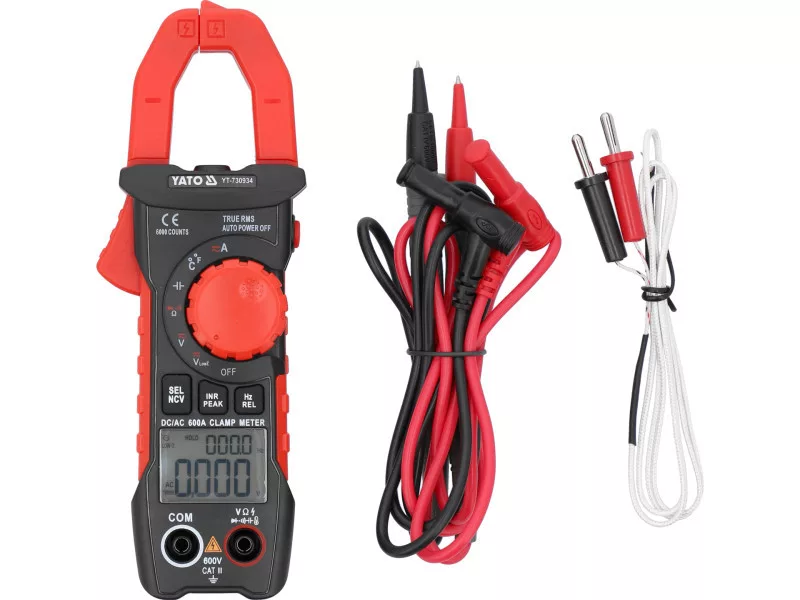

Az univerzális bilincsmérő az egyes mérések automatikus tartományával lehetővé teszi az elektromos mennyiségek alapvető és haladó méréseit. A mérőműszer mérőcsipesszel van felszerelve, amely lehetővé teszi az egyen- és váltakozó áram mérését egyetlen vezetékben a beépített HALL érzékelő segítségével. A mérés az áramkör leválasztása vagy az áramforrásról való leválasztás nélkül történik, és sokkal nagyobb áram mérését teszi lehetővé, mint a hagyományos elektromos mérőkkel. A mérőszondák vezetékei szilikon szigeteléssel rendelkeznek, amely rugalmas és ellenáll a magas hőmérsékletnek.

Megjegyzés: Az egyenáram mérésére alkalmas mérők, köztük az YT-730934, Hall-érzékelőt használnak, amely a mágneses térerősség értékét méri. A mágneses tér a Földön természetes módon fordul elő, következésképpen az egyenáramú erősségmérő mérési értékei nem nulla. Az egyenáramú intenzitás mérése előtt a mérőt minden alkalommal a vizsgált kábel közelébe kell vinni, a REL gomb segítségével nullázni kell, majd rá kell szorítani a vizsgált kábelre, és le kell olvasni az eredményt.

Alapvető mérések:

• Váltakozó áramú feszültség mérése: váltakozó feszültség: 0-600 V, TRUE RMS (40-1000Hz)
• Egyenfeszültség mérése: EGYENÁRAM 0-600 V
• váltakozó áram mérése: 0-600 A, TRUE RMS (40-1000Hz)
• Egyenáram mérése: 0-600 A
• ellenállásmérés: 0-60 M?
• diódateszt:_IF 1,5 mA,_UR 3 V
• áramkör folytonossági teszt: 0-50 ?

További mérések:

• feszültségmérés alacsony impedancia üzemmódban: 0-600 V
• kondenzátor mérés: 0-60 mF
• frekvenciamérés: 0-300 kHz
• hőmérsékletmérés: -30 és 1000 °C között
• érintésmentes váltakozó feszültség érzékelés: NCV

Mérési pontosságok:

Példa a pontosság meghatározására a váltakozó áramú mérésnél. Számítás a mérési eredményre: 30 A

• Az YT-730934 mérőműszer mérési pontossága ebben a tartományban : ±(2,0%+30), felbontás 0,01 A
• a mérési hiba képletének kiszámítása: (mérési eredmény x 2%) + 30 x felbontás
• számítás: (30 x 2%) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A

Tényleges eredmény a mérési hibával együtt 30 A jelzés esetén = 30 ± 0,90 A.

• Mérési hibával együtt számított eredmény a váltakozó feszültségű mérési jelzéshez: 235 V = 235 ± 2,65 V
• Mérési hibával együtt számított eredmény az egyenfeszültség-mérés jelzésére: 12 V = 12 ± 0,09 V

A mérés felbontását és pontosságát tartalmazó táblázat a kezelési útmutatóban található.

Beépített funkciók:

• TRUE RMS - az ezzel a funkcióval rendelkező mérőműszer a váltakozó feszültség/feszültség valódi effektív értékét mutatja. Az átlagoló mérőkkel ellentétben a valódi effektív értékkel rendelkező készülékek nemcsak szinuszos hullámformák, hanem pl. magasabb felharmonikusokkal, illetve négyzet- vagy háromszöghullámformákkal torzított szinuszos hullámformák esetén is a helyes értéket mutatják. Ahol kapcsolóüzemű tápegységek, motoros inverteres meghajtások, HVAC-berendezések stb. jelennek meg egy áramkörben, ott elengedhetetlen funkció.
• _VlowZ - AC és DC feszültségmérés alacsony impedanciájú üzemmódban. Az általánosan szellemfeszültségnek nevezett jelenség megnehezítheti például az ipari épületekben lévő tápellátó hálózatok diagnosztizálását. Ezt a jelenséget az okozza, hogy egy nem csatlakoztatott kábelen megjelenő feszültséget olyan kábelből indukálták, amely ugyanazon a csatornán keresztül a hálózatra csatlakoztatott kábelből származik. A LowZ funkció a mérőműszer mérőaljzatainak impedanciáját a normál mérési módhoz képest 10-szeresére csökkenti, ekkor a mérőműszer a feszültség mintavételezése közben kissé nagyobb áramot vesz fel, és így a kábelben felhalmozódott töltést lemeríti. Az eredmény egy szellemfeszültség nélküli feszültségmérés.
• NCV - érintésmentes váltakozó feszültség érzékelése induktív módszerrel. A mérőműszer érzékeli a feszültség jelenlétét egy szigetelt kábelben, a fázisvezetéket is képes jelezni.
• AUTO - a mérési tartomány automatikus beállítása. Ismeretlen értékek mérésekor a tárcsa segítségével manuálisan beállított mérési tartományú mérőműszerrel a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után kell elvégezni - ellenkező esetben fennáll a műszer károsodásának veszélye. Ezzel szemben az AUTO funkcióval rendelkező multiméter esetében elegendő egyetlen mérést végezni, és a mérő automatikusan megtalálja az optimális tartományt. A mérőműszer alapértelmezés szerint AUTO üzemmódban indul
• DATA HOLD - az aktuálisan mért érték megtartása a kijelzőn.
• PEAK HOLD - a legnagyobb mért érték megtartása a kijelzőn a mérőszondák segítségével
• INRUSH current - a bemeneti áram mérése mérőszondák segítségével. A mérőműszer a készülék indításától számított 100 ms-on belül méri az áramot
• REL - relatív érték funkció. Lehetővé teszi a mérőműszer leolvasásainak nullázását. Szükséges egyenáramú mérési módban. A Hall-érzékelő méri a környezeti elektromágneses mező értékét, és az eredményt a kijelzőn mutatja. Az egyenáram mérése előtt vigye a mérőműszert a vizsgált kábel közelébe, nullázza le, majd helyezze a fogót a vizsgált kábelre. Így a környezeti elektromágneses mező értékei által nem zavart eredményt kapunk.

További információk:

• LCD-kijelző, maximálisan megjelenített eredmény: 6000

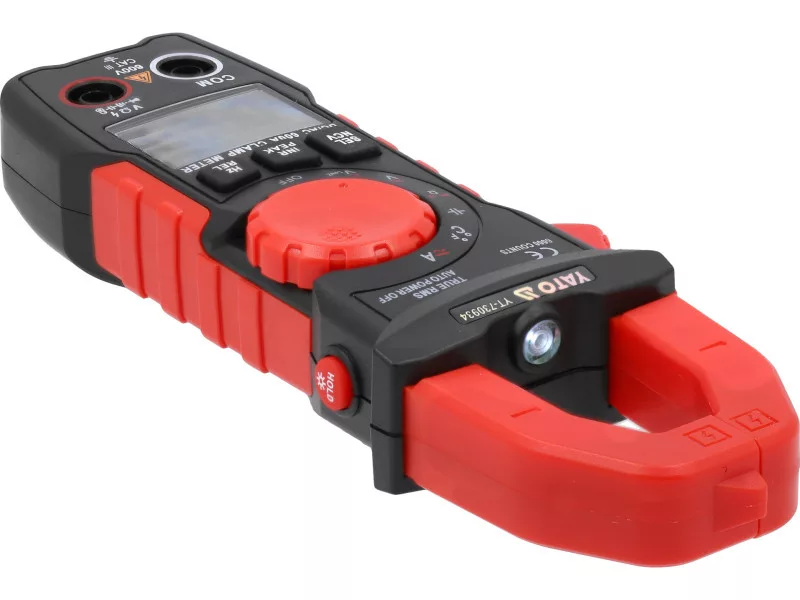

• a képernyő és a csipeszek vizsgálati mezejének megvilágítása.
• hangjelzés az 50? alatti ellenállások folytonossági vizsgálatakor
• lehetőség a dióda- és folytonossági vizsgálatok külön-külön történő bekapcsolására
• a bilincsek 25 mm-ig nyílnak, és lehetővé teszik egyetlen, legfeljebb 25 mm átmérőjű vezeték mérését
• 14,5 cm hosszú szondák
• kábelhossz a szondákkal együtt: 97 cm
• kábelátmérő a szigeteléssel együtt: 3,5 mm

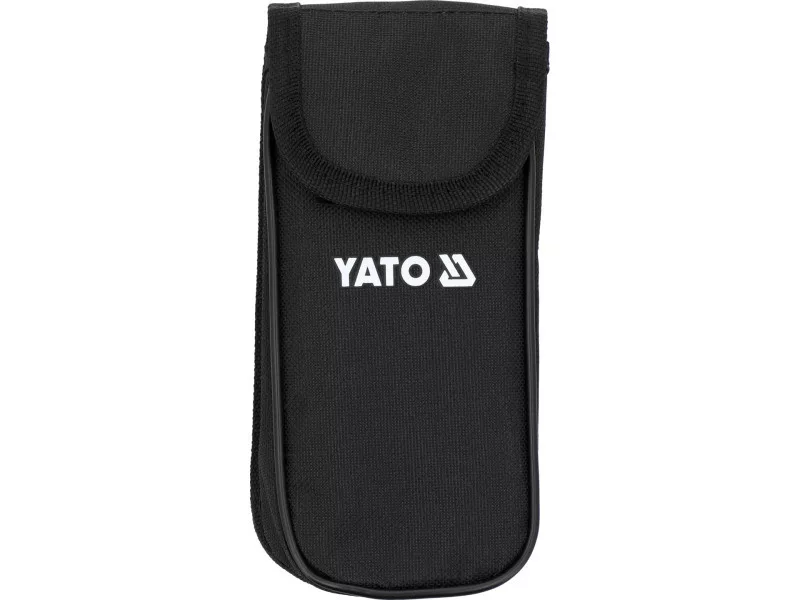

• a készlet tartalmaz egy hordtáskát
• túlterhelés elleni védelemmel ellátott konstrukció
• a mérőműszer automatikus kikapcsolása 15 perc inaktivitás után
• az automatikus kikapcsolási mód kikapcsolásának lehetősége
• alacsony töltöttségi szint jelzése
• tápellátás: két 1,5 V-os (AAA) elem

Vigyázat!

Az árammérés áramcsipeszekkel csak egyetlen vezetéken, egyetlen kábelen végezhető. Ha a bilincseket többvezetékes kábelen rögzíti anélkül, hogy az egyetlen vezetőt leválasztaná, hibás eredményt vagy nulla áramáramot fog mutatni.
