| Márka | Yato |
| A termékért az EU-ban felelős szervezet | TOYA S.A.Bővebben |
| Sorozat | GRF |
| AC feszültség mérés | 0-750 V a.c. |
| DC feszültség mérés | 0-1000 V d.c. |
| Váltakozó áram | 0-10 A |
| Egyenáram | 0-10 A |
| Ellenállás mérés | 0-250 M? |
| Kapacitásmérés | 0-99.99 mF |
| Frekvenciamérés | 0-999.9 kHz |
| Vezetési teszt | Igen |
| Dióda teszt | Igen |
| Minimális mérési érték | Igen |
| Maximális mérési érték | Igen |
| Relatív érték | Igen |
| Átlagos mérési érték | Igen |
| Liczba funkcji | 3 |
| Jellemzők | univerzális mérőműszer, kétcsatornás oszcilloszkóp, alapvető hullámforma generátor |
| IGAZI RMS | Igen |
| Adattartás | Igen |
| Sávszélesség | 50 MHz |
| Csatornák száma | 2 |
| Méretek | 177x89x40 mm |
| Anyag | ABS |
| Kijelző típusa | LCD IPS |
| LED háttérvilágítás | Igen |
| Megjelenítési tartomány | 25000 |
| Automatikus mérési tartomány | Igen |
| Automatikus kalibrálás | igen (oszcilloszkóp) |
| Akvizíciós memória | 128 kpts |
| Mintavételi gyakoriság | másodpercenként 3-szor (méter), 280 MSa/s (oszcilloszkóp) |
| Hangjelzés | Igen |
| Automatikus kikapcsolás | 15, 30, 60, 120 min |
| Oszcilloszkópos szonda működése | x1, x10 |
| Zseblámpa funkció | NEM |
| Alacsony akkumulátor jelző | Igen |
| Tápegység | újratölthető |
| Akkumulátor típusa | Li-Ion |
| Akkumulátor feszültség | 3.7 V d.c. |
| Az akkumulátor kapacitása | 3400 mAh |
| Akkumulátor energia | 12.58 Wh |
| Működési hőmérséklet tartomány | 0~40 °C |
| Üzemi relatív páratartalom Rh | 75 % |
| Tárolási hőmérséklet | -10 ~ +50 °C |
| Tömeg | 0.38 kg |
| Alkalmazás | elektromos |
| Szimbólum | YT-730944 |

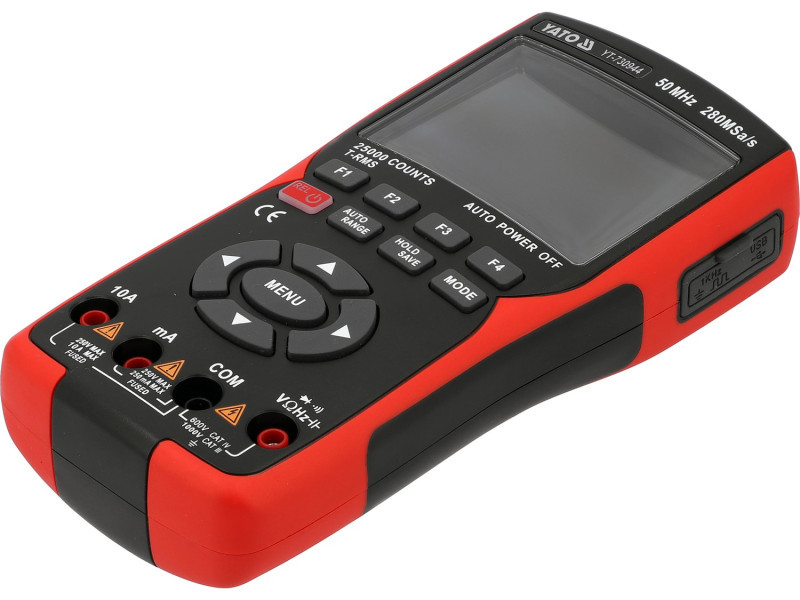

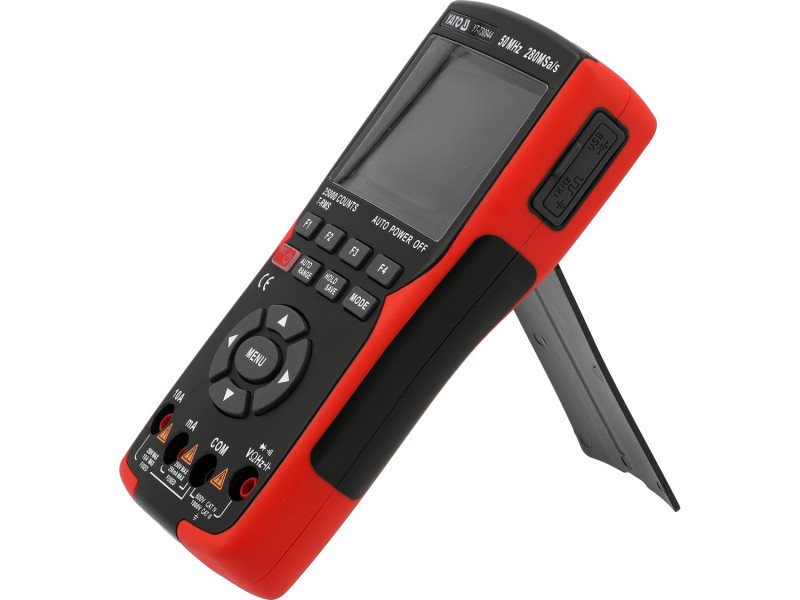

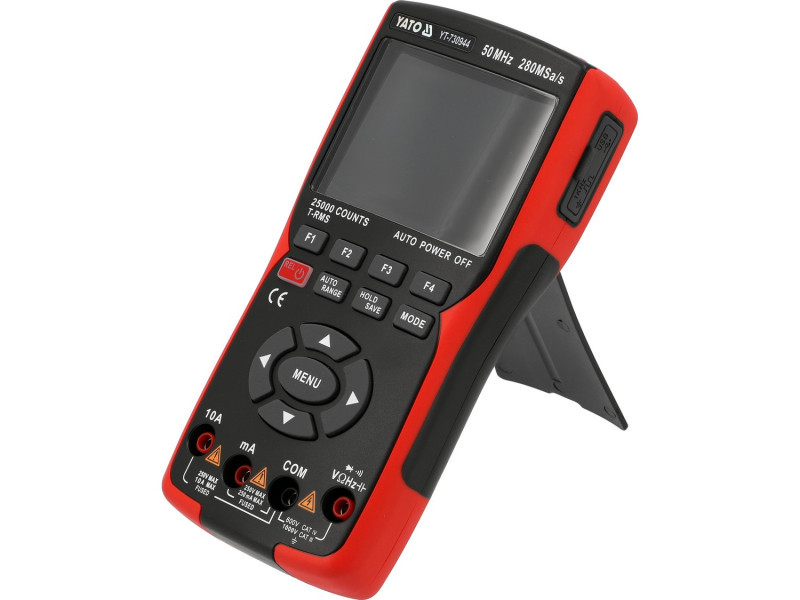

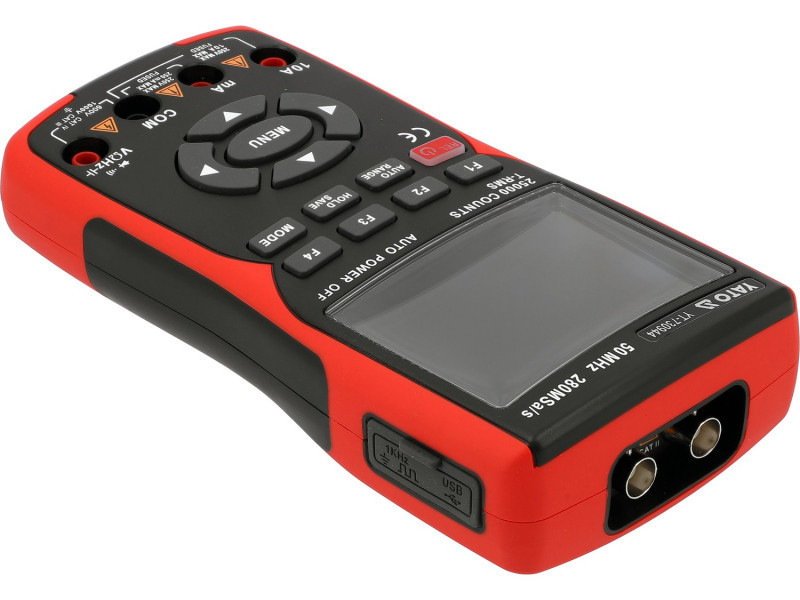

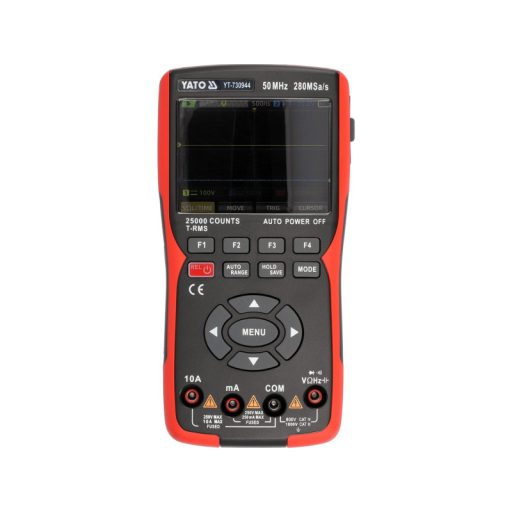

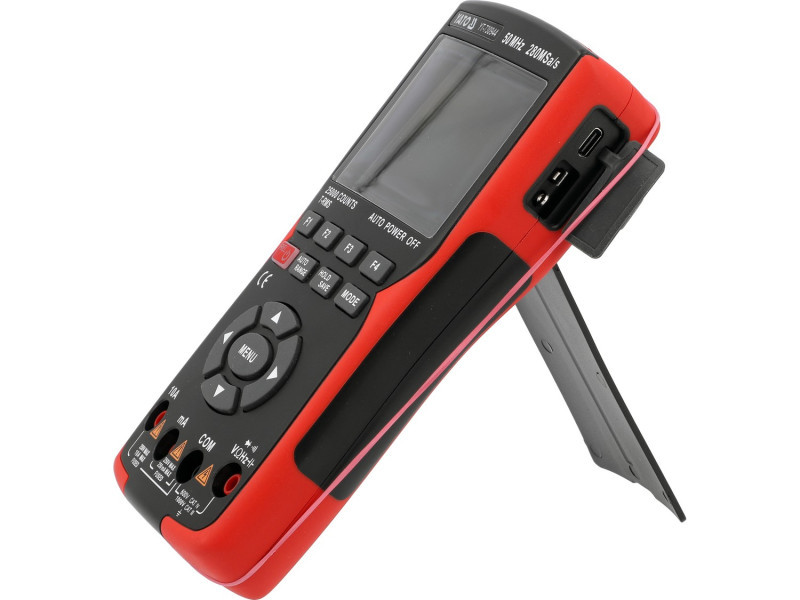

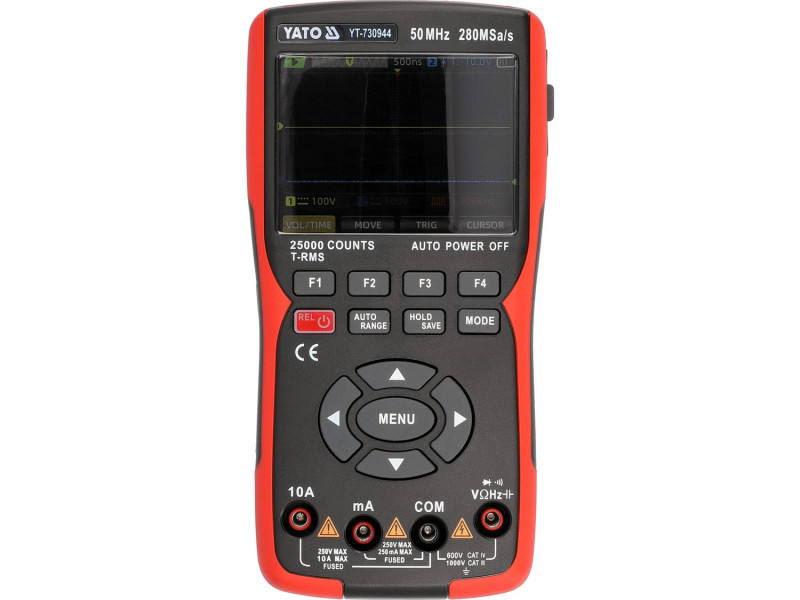

Univerzális mérőműszer, kétcsatornás oszcilloszkóp és alapvető hullámforma-generátor egyben. Lehetővé teszi az elektromos mennyiségek alapvető és haladó méréseit, valamint a vizsgált jel valós idejű megjelenítését. A 3,5"-os IPS színes kijelző bármilyen szögből garantálja az olvashatóságot. A cserélhető 3400 mAh-s li-ion akkumulátor, amely a beépített usb-c porton keresztül tölthető, körülbelül 6 óra folyamatos működésre elegendő. A kiegészítő funkciók sokaságát, a széles mérési tartományokat, a gyors működést és a nagy pontosságot az elektronikai mérnökök, a villanyszerelők és az otthoni barkácsolók egyaránt értékelni fogják.
Az oszcilloszkóp alapvető paraméterei:
- sávszélesség: 50MHz
- mintavételi frekvencia: A mintavételezési sebesség: 280MSa/s
- adatgyűjtő memória: 128kpts

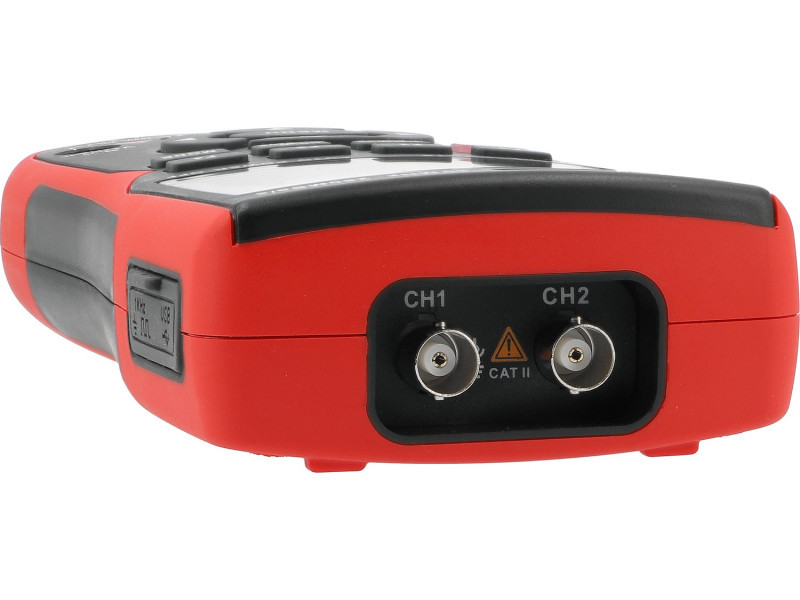

- csatornák száma: 2
- szondatámogatás: x1 és x10
Kiválasztott oszcilloszkóp funkciók:
- AUTO - automatikusan és gyorsan stabil hullámformát kap az oszcilloszkóp kijelzőjénautomatikusan érzékeli a vizsgált jel időalapját és feszültségét.
- SAVE - képernyőkép mentése .bmp grafikus fájlformátumban
- TRIG - jelkiváltási módok
- CURSOR - mérési vonalak, lehetővé teszi a megjelenített hullámforma értékek pontos mérését
- PROBE - mérőszonda csillapítás beállítása x1 luv x10
- MEASURE - a mérések megjelenítése: frekvencia, periódus, feszültségek: effektív, minimális, maximális, csúcs-csúcs értékek
- XY MODE - két csatorna jeleinek összehasonlítása a frekvencia és a fáziseltolódás szempontjából, és vizuális formában való megjelenítése (Lissajous-minták)
- CALIBRATE - automatikus kalibrációs funkció
- STORAGE - eszköz üzemmód az adatátvitelhez, pl. a tárolt képernyőképek elküldése egy számítógépre
A mérőműszer alapvető mérései:
- Váltakozó áramú feszültség mérése: Váltakozó áram 0-750V, TRUE RMS (40-1000Hz).
- Egyenfeszültség mérése: EGYENÁRAM 0-1000V
- váltakozó áram mérése: 0-10A, TRUE RMS (40-1000Hz)
- Egyenáram mérése: 0-10A
- ellenállásmérés: 0-250M?
- diódateszt:IF 1,8mA,UR 3,2V
- áramkör folytonossági teszt: 0-50?
A mérő további mérései:
- Kondenzátor mérés: 0-99,99mF
- frekvenciamérés: 0-999,9Khz
A mérő mérési pontossága:
Példa a pontosság meghatározására a váltakozó feszültség mérésére. Számítás a mérési eredményhez: 235V
- Az YT-730944 mérő mérési pontossága ebben a tartományban : ±(0,5% + 3), felbontás 0,01V.
- a mérési hiba képletének kiszámítása: (mérési eredmény x 0,5%) + 3 x felbontás
- számítás: (235 x 0,5%) + 3 x 0,01 = 1,175 + 0,03 = 1,205V
Tényleges eredmény a mérési hibával együtt a 235V jelzéshez = 235 ± 1,205V
- Tényleges eredmény a mérési hibával együtt a 12*var egyenfeszültség mérésének kijelzéséhez: 12V = 12 ± 0,009V
- A váltakozó áramú mérés jelzésére vonatkozó mérési hibát is tartalmazó tényleges eredmény: 8A = 8 ± 0,067A
A mérés felbontását és pontosságát tartalmazó táblázat a használati utasításban található.
A mérő funkciói:
- TRUE RMS - az ezzel a funkcióval rendelkező mérőműszer a váltakozó feszültség/feszültség valódi effektív értékét mutatja. Az átlagoló mérőkkel ellentétben a valódi effektív értékkel rendelkező készülékek nemcsak szinuszos hullámformák esetén mutatják a helyes értéket, hanem pl. magasabb felharmonikusokkal, illetve négyzet vagy háromszög hullámformákkal torzított szinuszos hullámformák esetén is. Ez a funkció minden olyan helyen elengedhetetlen, ahol kapcsolóüzemű tápegységek, motoros inverteres meghajtások, HVAC-berendezések stb. vannak az áramkörben.
- AUTO - a mérési tartomány automatikus beállítása. Ha ismeretlen értékeket mér egy olyan mérőműszerrel, amelynek a tartományátállítása kézzel, a gombbal történik, a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után kell elvégezni - különben a készülék károsodását kockáztatja. Ezzel szemben az AUTO funkcióval rendelkező multiméter esetében elegendő egyetlen mérést végezni, és a mérő automatikusan megtalálja az optimális tartományt. A mérőműszer alapértelmezés szerint AUTO üzemmódban indul
- RANGE - a mérési tartomány manuális módosítása. Hasznos funkció, ha sok azonos, ismert értékű alkatrészt, pl. egy sor ellenállást ellenőriz. A tartomány kézi beállítása jelentősen lerövidíti az ilyen mérések idejét.
- REL - a funkció használata a mérés során a kijelzőt nullára állítja, és a kijelző előtt megjelenő értéket veszi referenciaszintnek. A következő mérés a mért érték és a megtartott referenciaérték közötti különbséget mutatja.
- MAX/MIN/AVG - az aktuális mérés maximális, minimális és átlagos értékének megtartása a kijelzőn.
- HOLD/SAVE - az aktuálisan mért érték megtartása a kijelzőn, és tárolása a memóriában.
További információk:
- LCD kijelző, maximálisan megjelenített eredmény: 25000
- állítható képernyő háttérvilágítás
- hang- és fényjelzés az áramkör folytonossági vizsgálatakor 50? alatti ellenállásoknál
- lehetőség a dióda- és folytonossági tesztek külön-külön történő bekapcsolására

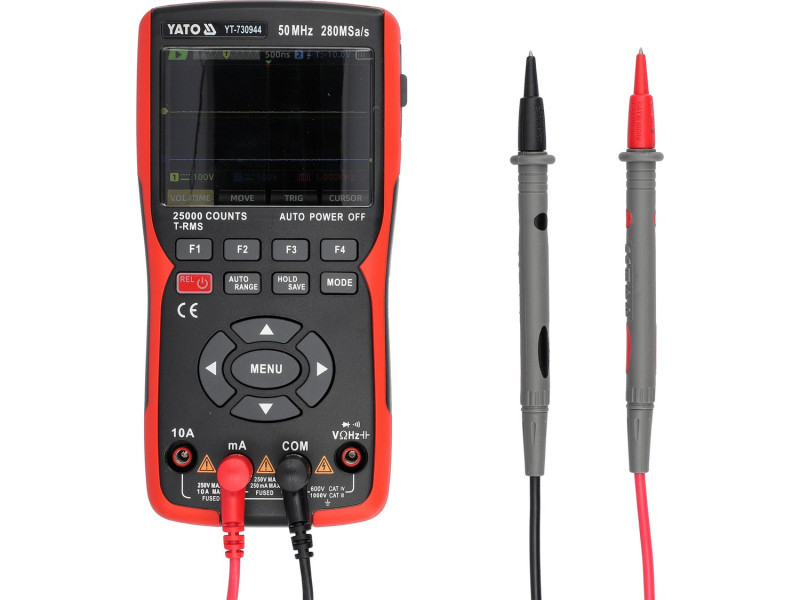

- 14,5 cm hosszúságú szondák
- kábelhossz a szondákkal együtt 97 cm
- kábelátmérő a szigeteléssel együtt: 3,5 mm

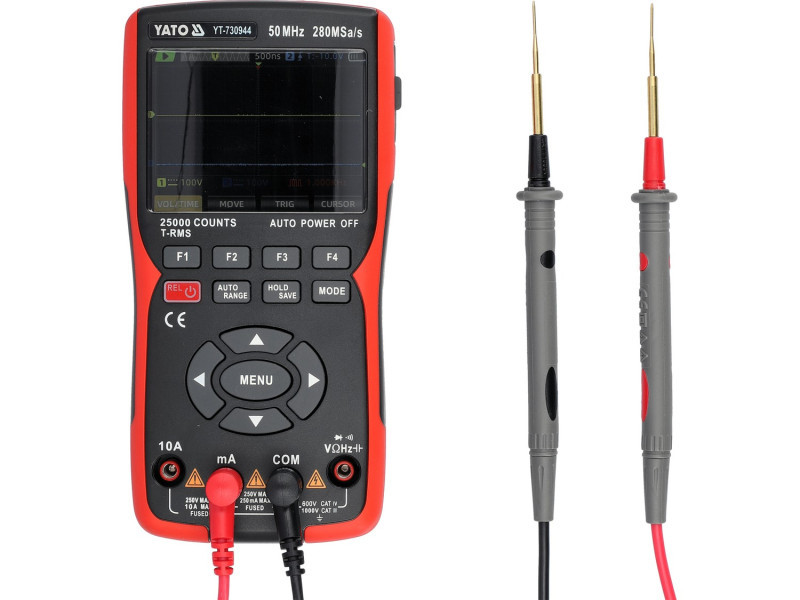

- Tűpárnák kis SMD alkatrészek méréséhez

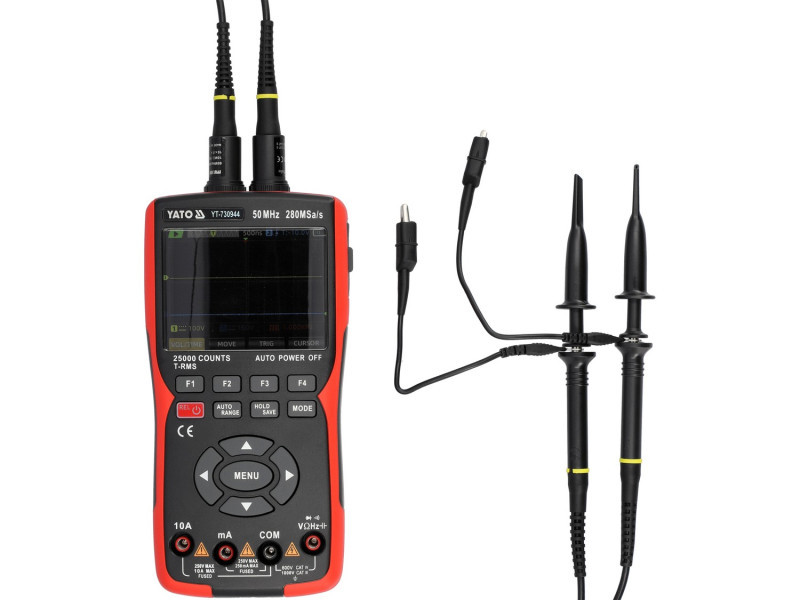

- két P2060 oszcilloszkópos szonda tartozékokkal
- Túlterhelés elleni védelemmel ellátott konstrukció
- ABS ház
- a mérő automatikus kikapcsolása 15-120 percig állítható idővel
- Az automatikus kikapcsolási mód kikapcsolásának lehetősége
- alacsony akkumulátor töltöttségi szint jelző
- puha tok cipzárral
- tápegység: 18650 Li-ion cella
