VOREL Digitális multiméter
| Márka | Vorel |
| A termékért az EU-ban felelős szervezet | TOYA S.A.Bővebben |
| Sorozat | GRF |
| AC feszültség mérés | 0-1000 V a.c. |
| DC feszültség mérés | 0-750 V d.c. |
| Váltakozó áram | 0-20 A |
| Egyenáram | 0-20 A |
| Ellenállás mérés | 0-200 M? |
| Kapacitásmérés | 0-200 µF |
| Pomiar hFe tranzystora | PNP, NPN |
| Áramkör folytonossági vizsgálat | 0-100 ? |
| Dióda teszt | Igen |
| Adattartás | Igen |
| Anyag | ABS |
| Megjelenítési tartomány | 1999 |
| Állítható kijelző | Igen |
| Hangjelzés | Igen |
| Automatikus kikapcsolás | 15 min |
| Tápegység | energiaforrás |
| típus | 9V; 6F22 |
| Alkalmazás | elektromos |
| Szimbólum | 81775 |

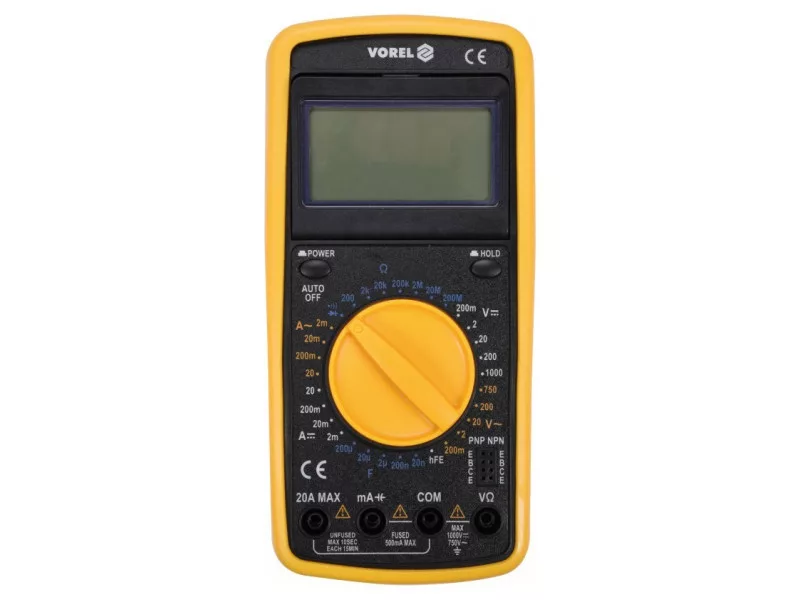

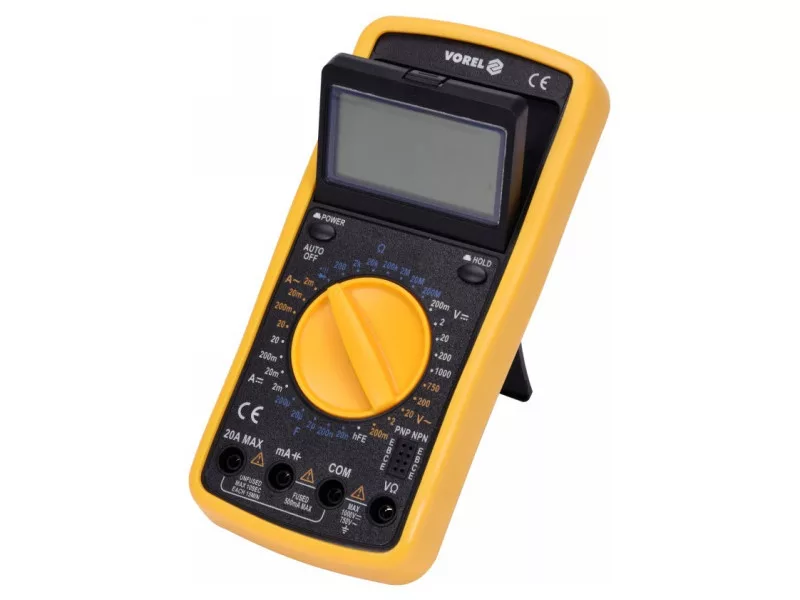

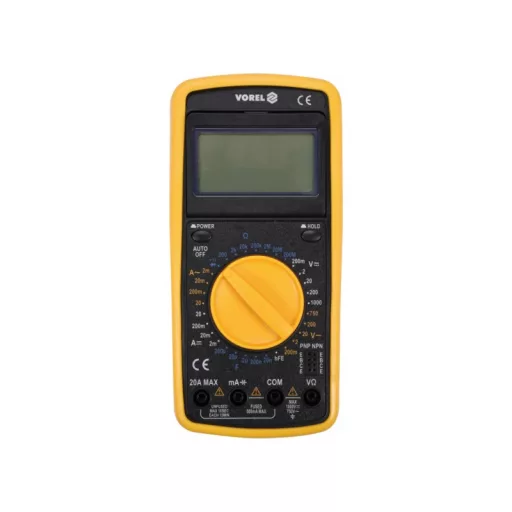

A 81775 univerzális mérőműszer minden egyes méréshez manuálisan beállítható tartományban lehetővé teszi az alapvető és a fejlett elektromos mérések elvégzését. A szögbe állítható keretben elhelyezett LCD-kijelző kényelmes munkapozícióba helyezhető.
Alapvető mérések:
- Váltakozó áramú feszültség mérése: VÁLTAKOZÓ ÁRAM 0-750 V
- Egyenfeszültségmérés: EGYENÁRAM 0-1000 V
- váltakozó áram mérése: 0-20 A
- Egyenáram mérése: 0-20 A
- ellenállásmérés: 0-200 M?
- diódateszt:IF 1mA,UR 1,5V
- áramkör folytonossági teszt: 0-100 ?
További mérések:
- 0-200 µF
- hFe tranzisztor teszt: 0-1000, beépített mérőaljzat
Mérési pontosságok:
Példa a pontosság meghatározására váltakozó feszültségmérés esetén. Számítás a mérési eredményhez: 235 V
- A 81775 mérőműszer mérési pontossága ebben a tartományban a következő: ±(1,2% + 5), felbontás 1 V
- a mérési hiba képletének kiszámítása: (mérési eredmény x 1,2%) + 5 x felbontás
- számítás: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V
Eredmény a mérési hibával együtt a 235 V jelzéshez = 235 ± 7,82 V*.
- Az egyenfeszültség mérési hibát is tartalmazó eredmény az egyenfeszültség-mérés jelzésére: 12 V = 12 ± 0,146 V
- eredmény a váltakozó áramú mérés jelzésére vonatkozó mérési hibával együtt: 8 A = 8 ± 0,3 A*
Az adott méréshez tartozó felbontást és pontosságot tartalmazó táblázat a kezelési útmutatóban található.
*A 81775 mérőműszer nem rendelkezik valódi effektívérték-mérési funkcióval, ezért a fenti eredmény csak valódi szinuszos hullámforma esetén tényszerűen helyes.
Beépített funkciók:
- DATA HOLD - megtartja az aktuálisan mért értéket a kijelzőn.
További információk:

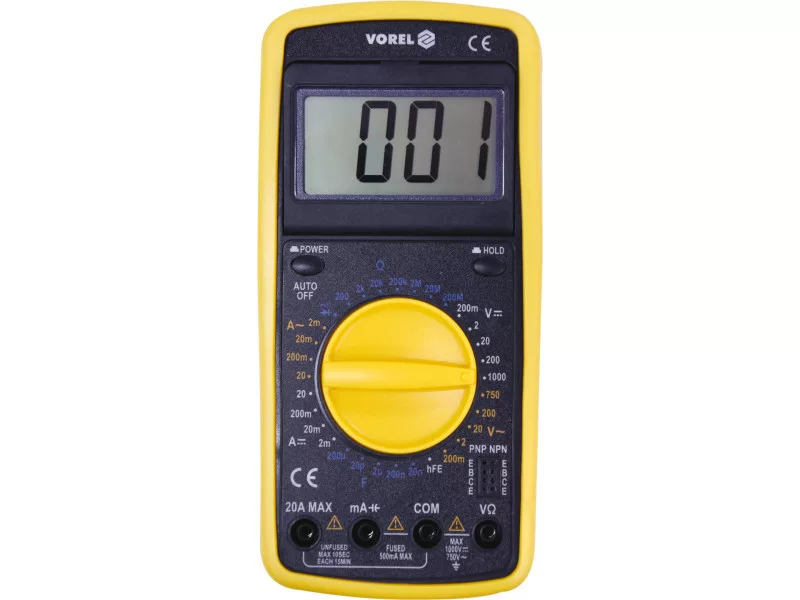

- LCD kijelző, maximálisan megjelenített eredmény: 1999
- hangjelzés a folytonossági vizsgálatban 30 ? alatti ellenállás esetén
- automatikus átkapcsolás a diódavizsgálatról a folytonossági vizsgálatra az áramkör 100 ? alatti ellenállásánál (a mérőműszert nem lehet csak diódavizsgálatra beállítani).

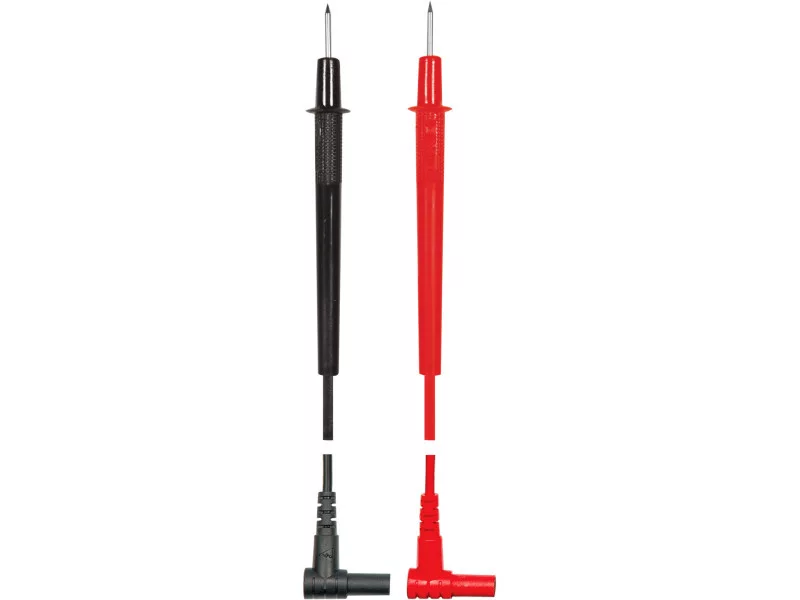

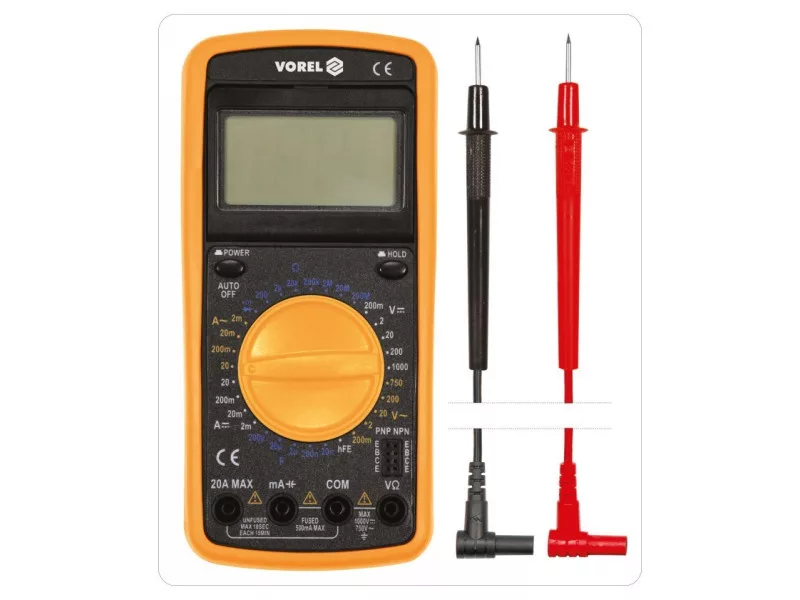

- mellékelt mérőszondák
- túlterhelés elleni védelemmel ellátott konstrukció, 20 A mérőaljzat biztosíték nélkül
- ABS műanyagból készült ház + úgynevezett tok, azaz a mérőműszert a mechanikai sérülések ellen védő gumiborítás
- a mérőműszer automatikus kikapcsolása 15 perc inaktivitás után
- alacsony töltöttségi szint jelzése
- tápellátás: 9 V-os elem (6F22)
Vigyázat!
Ismeretlen értékek mérésekor a kézi tartományváltó tárcsával rendelkező mérőműszerrel a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után kell elvégezni - ellenkező esetben fennáll a műszer károsodásának veszélye.
