| Márka | Yato |
| A termékért az EU-ban felelős szervezet | TOYA S.A.Bővebben |
| Sorozat | GRF |
| AC feszültség mérés | 0-600 V a.c. |
| DC feszültség mérés | 0-600 V d.c. |
| Váltakozó áram | 0-600 A |
| Egyenáram | 0-600 A |
| Ellenállás mérés | 0-60 M? |
| Kapacitásmérés | 0-60 mF |
| Frekvenciamérés | 0-10 MHz |
| Hőmérséklet mérés | -30 ~ +1000 °C |
| Áramkör folytonossági vizsgálat | 0-50 ? |
| Vezetési teszt | Igen |
| Dióda teszt | Igen |
| Akkumulátor teszt | Igen |
| Csúcsérték rögzítése | Igen |
| IGAZI RMS | Igen |
| Adattartás | Igen |
| Érintésmentes NCV AC feszültség érzékelés | Igen |
| Méretek | 172x64x32 mm |
| Anyag | ABS |
| Max. szorítónyílás | 25 mm |
| Max. huzalátmérő bilincsekkel történő méréshez | 25 mm |
| Kijelző típusa | LCD |
| LED háttérvilágítás | Igen |
| Megjelenítési tartomány | 6000 |
| Automatikus mérési tartomány | Igen |
| Mintavételi gyakoriság | 3-szor másodpercenként |
| Hangjelzés | Igen |
| Automatikus kikapcsolás | 15 min |
| Zseblámpa funkció | Igen |
| Alacsony akkumulátor jelző | Igen |
| Tápegység | energiaforrás |
| típus | 2x1.5V; AAA |
| Működési hőmérséklet tartomány | 0~40 °C |
| Üzemi relatív páratartalom Rh | 75 % |
| Tárolási hőmérséklet | -10 ~ +50 °C |
| Tömeg | 0.161 kg |
| Alkalmazás | elektromos |
| Szimbólum | YT-73093 |

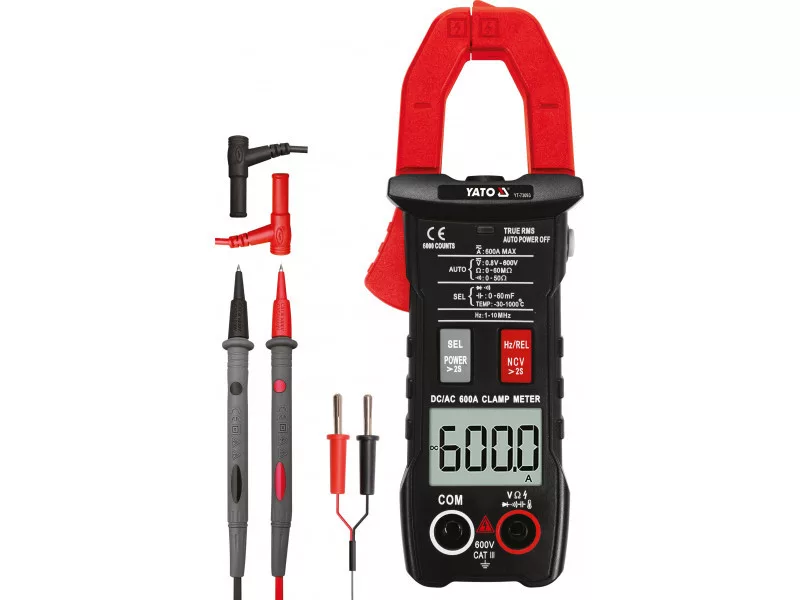

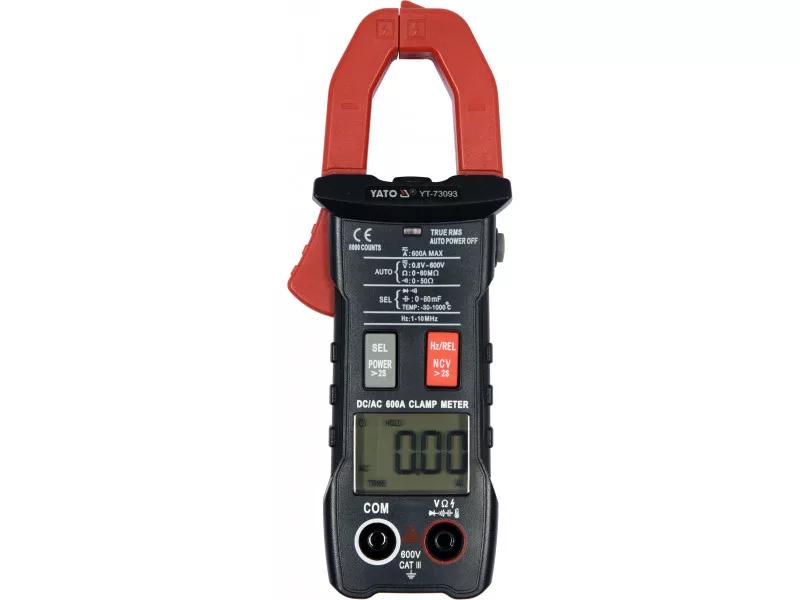

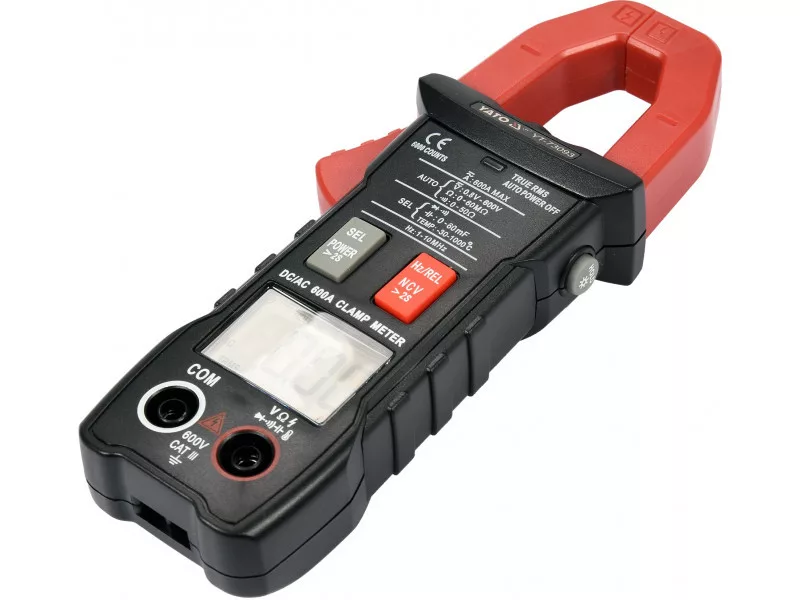

Univerzális hurokmérő YT-73093 automatikus tartománnyal, amely lehetővé teszi az alapvető és haladó elektromos mennyiségek mérését. A mérő hurokérzékkel van felszerelve, amely lehetővé teszi a DC és AC árammérését egyetlen vezetéken a beépített HALL érzékelő segítségével. A mérés anélkül történik, hogy szükség lenne az áramkör szétszerelésére vagy a tápellátásról való leválasztására, és lehetővé teszi a jóval nagyobb árammennyiség mérését, mint a hagyományos elektromos mérők esetében. A mérőszondák szilikonból készültek, rugalmasak és ellenállnak a magas hőmérsékletnek.
Alapmérések:
- AC feszültségmérés: 0-600 V, TRUE RMS
- DC feszültségmérés: 0-600 V
- AC árammérés: 0-600 A, TRUE RMS
- DC árammérés: 0-600 A
- ellenállás mérés: 0-60 M?
- diodateszt: IF 5 mA, UR 3 V
- áramkör folytonosságának tesztelése: 0-50 ?
További mérések:
- kapacitás mérés: 0-60 mF
- frekvenciamérés: 0-10 Mhz
- hőmérsékletmérés: -30 - 1000 °C
- kapcsolat nélküli AC feszültségérzékelés: NCV
Mérési pontosság:
Példa az AC árammérés pontosságának kiszámítására. Számítások az eredményre: 30 A
- a YT-73093 mérő pontossága ebben a tartományban: ±(2,0%+30), felbontás 0,01 A
- a mérési hiba kiszámítása: (mérési eredmény x 2%) + 30 x felbontás
- számítás: (30 x 2%) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A
Az eredmény a mérési hibával együtt a 30 A mutatónál = 30 ± 0,90 A.
- az eredmény a mérési hibával együtt az AC feszültségmérésnél: 235 V = 235 ± 4,175 V
- az eredmény a mérési hibával együtt a DC feszültségmérésnél: 12 V = 12 ± 0,09 V
Az adott mérés felbontásával és pontosságával kapcsolatos táblázat megtalálható a használati utasításban.

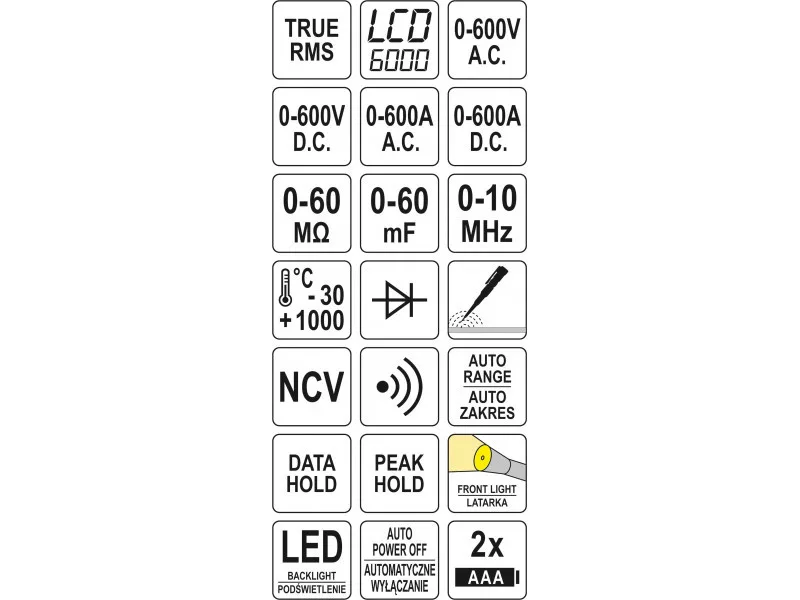

Beépített funkciók:
- TRUE RMS - a mérő ezzel a funkcióval a valós RMS értéket mutatja az AC feszültség/áram esetében. A true rms mérők a középérték számító mérőkkel ellentétben nemcsak a szinusz hullámformára mutatják a helyes értéket, hanem a torzított szinusz hullámformákra is, például magasabb harmonikusokra, vagy négyzetes vagy háromszög alakú hullámformákra. Ez a funkció elengedhetetlen minden olyan helyen, ahol impulzus tápegységek, frekvenciaváltók, HVAC rendszerek stb. találhatók az áramkörben.
- NCV - kapcsolat nélküli AC feszültségérzékelés induktív módszerrel. A mérő érzékeli a feszültség jelenlétét az szigetelt vezetékben, képes megmutatni a fázisvezetéket is
- AUTO - automatikus mérési tartomány beállítás. Ismeretlen értékek mérésénél, ha a mérőt kézzel kell állítani a megfelelő tartományra egy gomb segítségével, akkor a méréseket a legnagyobb tartománytól kezdve kell elvégezni, amíg el nem érjük a legpontosabb eredményt adó tartományt - egyébként károsíthatjuk az eszközt. Az AUTO funkcióval rendelkező multiméter esetében elég csak egy mérést végezni, és a mérő automatikusan megtalálja az optimális tartományt. A mérő alapértelmezetten AUTO módban indul
- DATA HOLD - a jelenleg mért érték megjelenítése a kijelzőn
- PEAK HOLD - a legmagasabb mért érték megjelenítése a kijelzőn a mérőszondák segítségével
- INRUSH current - indítási áram mérése hurokmérők segítségével. A mérő 100 ms-en belül méri az árammennyiséget az eszköz bekapcsolását követően
További információk:
- LCD kijelző, maximálisan megjeleníthető érték: 6000
- kijelző és hurokmérő mérőterület világítása
- automatikus átváltás a diódatesztről a folytonossági tesztre, ha az áramkör ellenállása 50? alatt van (nem lehetséges a mérőt csak diódatesztre állítani)
- hangjelzés a folytonossági teszt során 50? alatti ellenállás esetén
- a hurok 25 mm-re kinyílik és lehetővé teszi egyetlen vezeték mérését maximum 25 mm átmérőig
- a mérőszondák hossza 14,5 cm
- a vezeték hossza a szondákkal együtt: 97 cm
- a vezeték átmérője az izolációval együtt: 3,5 mm

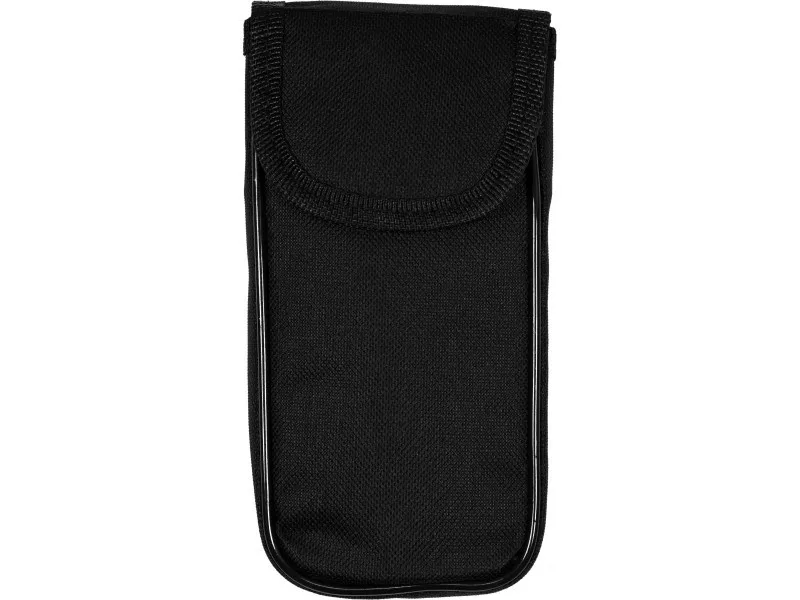

- tartozék tokkal
- túlfeszültségvédelemmel rendelkező kialakítás
- automatikus kikapcsolás 15 perc inaktivitás után
- lehetőség az automata kikapcsolás módjának kikapcsolására
- alacsony elemjelző
- áramellátás: két darab 1,5 V-os elem (AAA)
Vizuális leírás:
Figyelem!
A hurokmérőkkel történő árammérés kizárólag egyetlen vezetéken végezhető. Többvezetékes kábel esetén a hurokokat nem lehet a különálló vezetékekhez csatlakoztatni, mivel nem megfelelő eredményt vagy nulla áramáramlást mutatnak.
